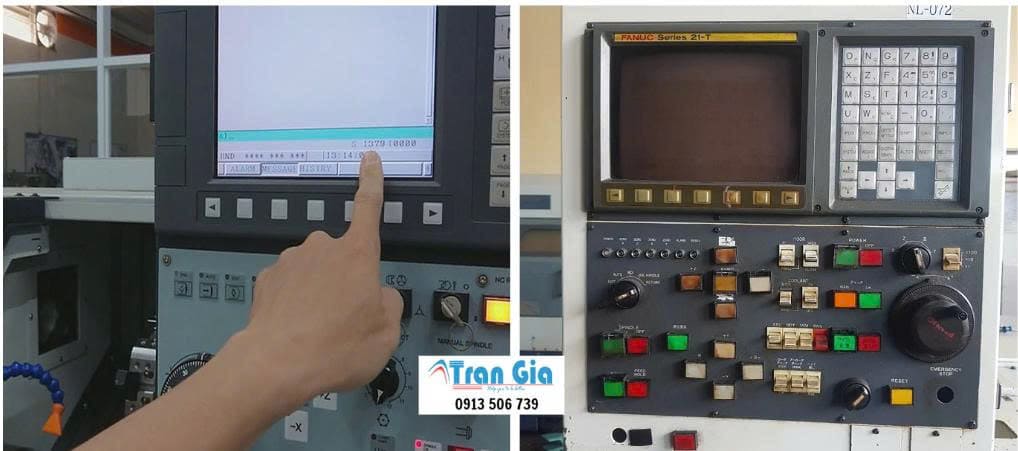

Sửa màn hình máy tiện CNC không hiển thị tọa độ tận nơi

Sửa màn hình máy tiện CNC không hiển thị tọa độ X, Z, mất dữ liệu vị trí, lỗi giao tiếp HMI-CNC hoặc hiển thị sai tọa độ. Kiểm tra đúng nguyên nhân, xử lý chính xác.

TRAN GIA chúng tôi cam kết luôn có các linh phụ kiện chính hãng 100% tại kho với số lượng lớn, phục vụ quý khánh hàng nhanh chóng. HOTLINE: 0913 506 739

Ý nghĩa của tọa độ X, Z và các dạng hiển thị trên máy tiện CNC

Vai trò hệ tọa độ X, Z giúp định vị chuyển động của dụng cụ cắt (trục X quản lý phương kính/đường kính, trục Z kiểm soát chiều dọc), hiển thị dưới dạng tọa độ máy, tuyệt đối, tương đối hoặc phôi. Giúp người vận hành giám sát hành trình dao; mất dữ liệu tọa độ sẽ dẫn đến nguy cơ đâm dao cơ học hoặc làm hỏng phôi hàng loạt.

4 Dấu hiệu nhận biết màn hình máy tiện CNC mất tọa độ X, Z thường gặp

Hiện tượng mất thông số tọa độ trên máy tiện CNC rất đa dạng, đòi hỏi kỹ thuật viên phải phân loại chính xác biểu hiện để có hướng xử lý phù hợp. Việc phân biệt rõ triệu chứng giúp xác định chính xác sự cố thuộc về panel hiển thị, đường truyền hay bộ điều khiển.

1. Cả hai trục X và Z đều không hiển thị dữ liệu

2. Mất tọa độ đơn trục: X có nhưng Z mất hoặc ngược lại

3. Tọa độ đứng yên đóng băng dù máy đang di chuyển cơ học

4. Tọa độ hiển thị sai, nhảy loạn số hoặc tự động về 0 bất thường

Các nguyên nhân kỹ thuật khiến màn hình máy tiện CNC mất tọa độ trục

Hiện tượng mất số tọa độ thường bắt nguồn từ hư hỏng tầng vật lý truyền thông hoặc suy hao linh kiện xử lý tín hiệu xung trên các bo mạch chức năng.

Hỏng cổng truyền thông RS-422 hoặc đứt ngầm cáp kết nối CNC - HMI

Dấu hiệu nhận biết: Màn hình máy tiện CNC vẫn sáng đèn nền và vào được giao diện cài đặt nhưng khung hiển thị trục X, Z đứng yên hoặc hiện dấu gạch nhấp nháy.

Nguyên nhân: Tín hiệu vi sai truyền thông RS-422 hoặc cáp quang I/O Link bị suy hao do gãy gập ngầm, ẩm dầu làm chập chân truyền thông hoặc sét lan truyền phá hủy IC đệm giao tiếp

Lỗi bo mạch đệm nhận xung tín hiệu từ bộ mã hóa Encoder hoặc Servo

Dấu hiệu nhận biết: Trục máy vẫn chuyển động cơ học bằng tay quay JOG hoặc chạy lệnh MDI nhưng giá trị tọa độ trên màn hình không nhảy số hoặc nhảy loạn số âm dương.

Nguyên nhân: Khối mạch đếm xung tốc độ cao trên bo trục bị lỗi chip giải mã Encoder, tụ lọc nguồn nhiễu bị khô dung môi hoặc kênh cách ly quang Optocoupler bị đứt phân cực.

Xung đột phần mềm hệ thống và lỗi chip nhớ trên bo điều khiển màn hình

Dấu hiệu nhận biết: Màn hình khởi động xuất hiện thông báo lỗi RAM Parity Error, System Communication Failure hoặc treo đơ ngay tại trang giám sát tọa độ gia công.

Nguyên nhân cốt lõi: Pin nuôi nhớ SRAM/CMOS bị tụt áp dưới mức an toàn khiến bảng Macro tọa độ bị xóa trắng, hoặc chip nhớ Flash ROM bị lỗi ô nhớ logic do sốc nguồn đột ngột.

Bảng tra cứu mã lỗi và sự cố hiển thị tọa độ trên máy tiện CNC

Dưới đây là bảng tổng hợp các mã lỗi và hiện tượng mất tọa độ điển hình thường gặp trên các hệ điều khiển máy tiện CNC phổ biến:

Phương pháp kiểm tra chuyên sâu phần cứng màn hình CNC tại phòng kỹ thuật

Quy trình chẩn đoán lỗi hiển thị tọa độ đòi hỏi thiết bị đo kiểm chuyên dụng nhằm phân tách chính xác giữa sự cố bo mạch màn hình và lỗi tín hiệu từ tủ điện máy CNC. Chúng tôi luôn tiến hành kiểm tra chính xác toàn bộ tầng tín hiệu trước khi đưa ra phương án xử lý phần cứng.

• Tiếp nhận thiết bị, kiểm tra trực quan ngoại quan vỏ máy, jack cắm cáp dữ liệu và ghi nhận tình trạng thực tế từ khách hàng.
• Cấp nguồn cách ly tiêu chuẩn cho màn hình, kiểm tra dòng tải và điện áp các đường nguồn xung nội bộ 5V, 3.3V, 1.8V và 12V bằng đồng hồ Yokogawa.
• Sử dụng máy hiện sóng Tektronix đo dạng sóng xung vi sai TX/RX của cổng truyền thông để xác định khả năng truyền nhận tín hiệu giữa HMI và CNC.
• Kết nối màn hình với bộ phát xung tín hiệu và CPU mô phỏng tại bàn test để tái hiện lỗi mất tọa độ trục X, Z độc lập.
• Cô lập linh kiện hỏng hóc trên bo mạch, tiến hành bóc tách và thay thế linh kiện chính hãng bằng trạm hàn nhiệt điều khiển vi xử lý.
• Nạp lại chương trình, test vận hành liên tục 2 giờ trên hệ thống mô phỏng tải thực tế trước khi bàn giao cho khách hàng.

Các yếu tố kỹ thuật ảnh hưởng đến chi phí sửa màn hình máy tiện CNC

Chi phí xử lý sự cố màn hình máy tiện CNC mất hiển thị tọa độ không có mức giá cố định, do cấu trúc phần cứng và mức độ hư hại thực tế giữa các hệ máy là hoàn toàn khác biệt. Phòng kỹ thuật Trần Gia Automation luôn tiến hành kiểm tra chính xác nguyên nhân gốc rễ trước khi lập phương án và báo giá chi tiết cho khách hàng.

• Mức độ hư hỏng phần cứng: Chi phí phụ thuộc vào việc chỉ cần xử lý linh kiện đệm truyền thông, sửa mạch nguồn xung, hay phải can thiệp thay thế chip nhớ EEPROM và vi xử lý chính.
• Thương hiệu và hệ điều khiển CNC: Các model màn hình từ Fanuc, Mitsubishi, Siemens, Fagor, Syntec hay GSK có cấu tạo bo mạch và độ hiếm linh kiện vi mạch khác nhau.
• Kích thước panel và tình trạng linh kiện đi kèm: Màn hình kích thước 7 inch, 10.4 inch, 12 inch hoặc 15 inch cần phụ tùng đồng bộ tương ứng khi cần thay thế màn hình hiển thị hoặc tấm cảm ứng.
• Cách thức nhận báo giá nhanh chóng: Khách hàng chỉ cần quay một video ngắn hoặc chụp ảnh tình trạng lỗi màn hình gửi qua Hotline/Zalo phòng kỹ thuật: 0913 506 739 để được kỹ sư chẩn đoán sơ bộ và nhận báo giá chính xác, minh bạch.

Khắc phục thực tế màn hình máy tiện CNC Fanuc mất tọa độ tại phòng kỹ thuật

Vừa qua, phòng kỹ thuật Trần Gia Automation tiếp nhận xử lý khẩn cấp bộ màn hình máy tiện CNC Fanuc 0i-Mate TD từ một nhà máy gia công cơ khí chính xác tại KCN Tân Bình, TP.HCM. Thiết bị gặp hiện tượng đèn nguồn và giao diện hiển thị vẫn sáng bình thường nhưng thông số trục X và Z hoàn toàn biến mất, chỉ xuất hiện các vạch nhấp nháy khiến máy tiện phải tạm dừng vận hành toàn bộ ca sản xuất.

Kỹ sư phòng kỹ thuật đã kết nối thiết bị lên bàn test, kiểm tra chính xác dạng sóng tín hiệu và phát hiện cụm IC đệm thu phát vi sai RS-422 trên bo điều khiển màn hình bị chập ngả mass do điện áp cảm ứng. Chúng tôi đã tiến hành thay thế IC chính hãng tương thích 100%, làm sạch mạch in và nạp lại tham số giao tiếp ban đầu. Màn hình hoạt động ổn định trở lại, hiển thị đầy đủ và mượt mà tọa độ 2 trục, bàn giao cho nhà máy đưa vào sản xuất lấy liền trong vòng 2 giờ.

Trần Gia Automation - Đơn vị sửa chữa màn hình máy tiện CNC uy tín toàn quốc

Với nền tảng kỹ thuật chuyên sâu và nguồn linh kiện dồi dào, Trần Gia Automation tự hào là điểm tựa kỹ thuật tin cậy cho hàng nghìn doanh nghiệp cơ khí chế tạo trên cả nước. Chúng tôi luôn tiến hành kiểm tra chính xác tình trạng thiết bị trước khi báo giá, đảm bảo giải pháp sửa chữa triệt để và minh bạch tuyệt đối.

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn).
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn  -  chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Kho Biến tần và thiết bị tự động hóa sẵn sàng hỗ trợ khách hàng mượn tạm vận hành trong thời gian chờ sửa chữa.
• Bảo hành sửa chữa trong vòng 3 tháng.
• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình máy tiện CNC toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
• Dịch vụ chuyên sửa chữa màn hình máy tiện CNC tận nơi tại Tp Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

Câu hỏi thường gặp khi sửa màn hình máy tiện CNC không hiển thị tọa độ

1. Màn hình CNC không hiện tọa độ X, Z có chắc chắn bị hỏng màn hình?

Không hẳn. Lỗi có thể do đứt cáp truyền thông, hỏng Encoder, lỗi module trục hoặc sai cấu hình CNC. Kỹ sư cần đo đạc tín hiệu thực tế để xác định chính xác nguyên nhân.

2. Có nên tự nạp lại chương trình HMI khi mất hiển thị tọa độ?

Không nên. Nếu chưa backup dữ liệu hoặc lỗi do phần cứng (IC truyền thông), việc nạp lại phần mềm không hiệu quả mà còn dễ làm mất chương trình gốc của máy.

3. Màn hình máy tiện CNC đời cũ có sửa và phục hồi được không?

Hoàn toàn được. Các dòng Fanuc, Mitsubishi, Siemens, Heidenhain đời cũ đều có thể sửa chữa bo mạch hoặc thay thế linh kiện vi mạch tương thích tại phòng kỹ thuật.

4. Thời gian sửa màn hình CNC mất bao lâu?

Lỗi truyền thông thông thường xử lý nhanh trong 2 – 3 giờ. Các ca phức tạp liên quan đến vi xử lý hoặc mạch in nhiều lớp sẽ hoàn thành trong ngày làm việc.

5. Chi phí sửa chữa màn hình phụ thuộc vào yếu tố nào?

Giá phụ thuộc vào model màn hình, kích thước hiển thị và mức độ hỏng thực tế của linh kiện. Khách hàng chỉ cần gửi hình ảnh/video lỗi qua Zalo/Hotline để nhận chẩn đoán và báo giá trực tiếp.

6. Trần Gia Automation có sửa các thiết bị khác trên máy CNC không?

Có. Đơn vị cung cấp dịch vụ sửa chữa đồng bộ toàn diện cho tủ điện CNC gồm: Biến tần, AC Servo Drive, Động cơ Servo và bộ điều khiển PLC.
