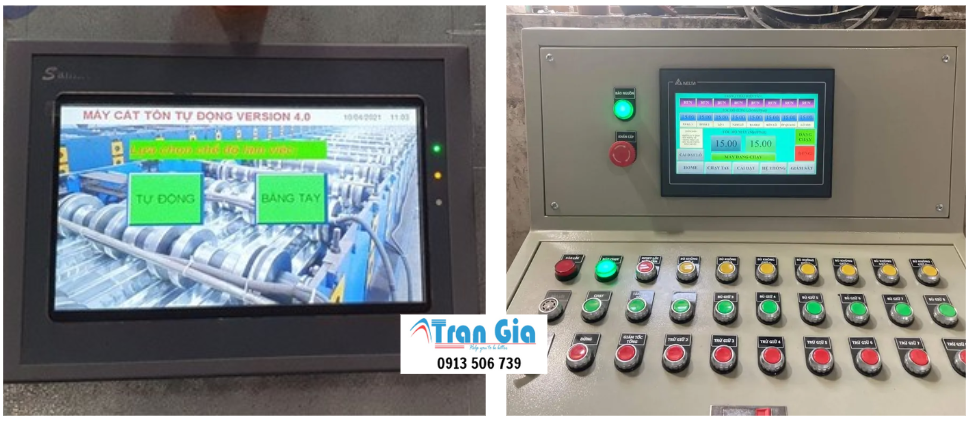

Sửa màn hình máy cán tôn không cài đặt được chiều dài là sự cố phần cứng nghiêm trọng khiến toàn bộ dây chuyền sản xuất tôn lợp và xà gồ buộc phải dừng hoạt động khẩn cấp.

Trung tấm sửa chữa Trần Gia Automation tiếp nhận kiểm tra thực tế và xử lý triệt để lỗi không nhận thông số, thay tấm cảm ứng và khôi phục truyền thông lấy liền trong 2 - 3 giờ.

Vì sao màn hình máy cán tôn không cài đặt được chiều dài tôn?

Màn hình máy cán tôn không nhận thông số chiều dài phát sinh do hư hỏng phân tầng phần cứng từ bề mặt cảm ứng, chip nhớ dữ liệu cho đến mạch giao tiếp truyền thông với PLC. Kỹ sư vận hành cần xác định chính xác khu vực lỗi để có phương án xử lý kịp thời tại xưởng.

• Lỗi hỏng tấm cảm ứng điện trở tại khu vực phím số: Lớp tráng dẫn điện ITO bị mòn rách hoặc đứt cáp ma trận cảm ứng do thao tác bấm liên tục tại vị trí nhập kích thước, khiến phím số từ 0 đến 9 hoàn toàn không có phản hồi, không đổi màu nút hoặc nhảy loạn ký tự. Phòng kỹ thuật tiến hành bóc tách trong môi trường tiêu chuẩn, thay thế tấm cảm ứng HMI chính hãng đúng kích thước và hiệu chuẩn lại tọa độ 4 điểm.
• Lỗi bộ nhớ Flash hoặc EEPROM không lưu dữ liệu chiều dài: Chip nhớ EEPROM bị lỗi ô nhớ (bad sector) do vượt quá chu kỳ ghi đọc hoặc tụ pin nuôi nguồn CMOS bị kiệt điện áp, dẫn đến hiện tượng kỹ thuật viên nhập số mét thành công nhưng khi nhấn nút Start hoặc khởi động lại máy thì thông số chiều dài tự động trả về số 0. Thao tác tại phòng kỹ thuật là bóc tách thay thế IC nhớ công nghiệp mới và nạp lại bảng cấu hình tham số hệ thống.
• Lỗi truyền thông RS485/RS232 giữa màn hình HMI và PLC: Chập cháy IC đệm truyền thông MAX485/ADM3485 do xung sét lan truyền, lỏng cổng kết nối COM hoặc đứt ngầm dây cáp chống nhiễu, làm xuất hiện cảnh báo "PLC No Response", "Communication Timeout" hoặc ô hiển thị chiều dài nhấp nháy dấu chấm hỏi. Chúng tôi luôn tiến hành kiểm tra chính xác biên độ tín hiệu bằng máy hiện sóng Tektronix, thay thế IC giao tiếp chính hãng và bổ sung mạch cách ly chống nhiễu công nghiệp.
• Lỗi bo mạch CPU trung tâm không xử lý tín hiệu xung từ Encoder: Vi xử lý bo mạch chủ HMI hoặc bo mở rộng gặp sự cố phần cứng do lão hóa tụ nguồn xung hoặc nhiễu cao tần từ biến tần công suất lớn đánh thủng đường bus dữ liệu, khiến hệ thống mất liên kết đọc thanh ghi bộ đếm tốc độ cao và làm máy xả phôi tôn liên tục mà không kích hoạt dao cắt. Phòng kỹ thuật kiểm tra thực tế toàn diện bo mạch, thay thế linh kiện dán SMD suy hao, làm sạch mạch in và nạp lại Firmware điều khiển chuẩn.

Bảng tra cứu mã lỗi và sự cố cài đặt chiều dài trên máy cán tôn

Bảng tổng hợp dưới đây giúp kỹ sư cơ điện và thợ vận hành xưởng cán tôn đối chiếu nhanh các mã lỗi hiển thị để khoanh vùng sự cố phần cứng chính xác.

Quy trình kiểm tra thực tế màn hình máy cán tôn tại Trần Gia

Phòng kỹ thuật Trần Gia Automation thực hiện quy trình chẩn đoán nghiêm ngặt bằng thiết bị đo kiểm chuyên dụng nhằm phát hiện tận gốc hư hỏng linh kiện trước khi tiến hành xử lý. Toàn bộ thiết bị đều được kiểm tra thực tế trước khi báo giá để đảm bảo tính minh bạch và tối ưu chi phí cho khách hàng.

• Bước 1: Tiếp nhận và ghi nhận hiện trạng hư hỏng: Kỹ sư tiến hành kiểm tra ngoại quan, ghi nhận tình trạng đơ phím cài đặt chiều dài và kiểm tra điều kiện nguồn cấp 24VDC đầu vào.
• Bước 2: Kiểm tra thực tế tấm cảm ứng và điện trở tiếp xúc: Sử dụng đồng hồ vạn năng Fluke kiểm tra điện áp phân cực 5V và thông số ôm của 4 chân tọa độ X+, X-, Y+, Y- trên tấm cảm ứng.
• Bước 3: Chẩn đoán dạng sóng truyền thông và tín hiệu xung: Kết nối máy hiện sóng Tektronix đo dạng sóng tín hiệu vi sai RS485 trên chân A-B nhằm phát hiện méo sóng, mất bit dữ liệu hoặc nhiễu sóng hài từ biến tần.
• Bước 4: Kiểm tra phân tích bo mạch chủ và khối nhớ: Soi kính hiển vi kiểm tra đường mạch in, rà soát nhiệt độ chip xử lý và kiểm tra dung lượng chip nhớ EEPROM lưu trữ dữ liệu.
• Bước 5: Lập phương án xử lý và báo cáo kỹ thuật: Đề xuất phương án thay thế linh kiện chính hãng sẵn có trong kho và thông báo chi tiết đến khách hàng trước khi tiến hành sửa chữa.

Case study: Sửa màn hình Delta DOP-B máy cán tôn 2 tầng không nhập được kích thước

Phòng kỹ thuật Trần Gia Automation vừa tiếp nhận xử lý khẩn cấp màn hình cảm ứng HMI Delta DOP-B07S411 lắp đặt trên dây chuyền máy cán tôn 2 tầng tại KCN Vĩnh Lộc. Thiết bị gặp hiện tượng khởi động bình thường nhưng khi chuyển sang trang cài đặt đơn hàng thì toàn bộ bàn phím số bị đơ cứng, không thể nhập số mét tôn cần cắt.

Kỹ sư đã sử dụng máy hiện sóng Tektronix TBS1000C và đồng hồ Fluke 87V để kiểm tra thực tế chi tiết phần cứng. Kết quả cho thấy tấm cảm ứng điện trở bị hở mạch chân tọa độ X do thao tác nhấn lực mạnh lâu ngày, đồng thời IC truyền thông RS485 bị rò điện áp tín hiệu khiến gói dữ liệu nạp xuống PLC Mitsubishi FX3U bị ngắt quãng.

Chúng tôi đã thay thế tấm cảm ứng Delta 7 inch chính hãng mới, thay IC giao tiếp công nghiệp và phủ keo bảo vệ chống ẩm mạt sắt toàn bộ bo mạch. Màn hình được lắp ráp hoàn thiện, hiệu chuẩn độ nhạy cảm ứng và kết nối mô phỏng chạy thử hệ thống cắt tôn chính xác 100% trong vòng chưa đầy 2 giờ.

Tại sao nên chọn Trần Gia Automation để sửa chữa màn hình máy cán tôn?

Doanh nghiệp và xưởng cơ khí trên khắp cả nước luôn tin tưởng hợp tác cùng Trần Gia Automation nhờ năng lực kỹ thuật thực chiến và khả năng xử lý sự cố lấy liền. Chúng tôi cam kết mang lại giải pháp phục hồi thiết bị tự động hóa nhanh chóng, bền bỉ và tiết kiệm tối đa thời gian dừng chuyền.

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn).
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn  -  chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng.
• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình máy cán tôn toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
• Dịch vụ chuyên sửa chữa màn hình máy cán tôn tận nơi tại Tp Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

Các dịch vụ sửa chữa tự động hóa tại phòng kỹ thuật Trần Gia Automation

Phòng kỹ thuật Trần Gia Automation cung cấp giải pháp sửa chữa phần cứng chuyên sâu cho toàn bộ thiết bị điều khiển và truyền động tự động hóa trong nhà máy. Chúng tôi luôn tiến hành kiểm tra chính xác tình trạng thực tế trước khi đề xuất phương án xử lý lấy liền trong 2 - 3 giờ.

• Sửa chữa màn hình HMI công nghiệp
• Sửa chữa biến tần (Inverter) đa thương hiệu
• Sửa chữa AC Servo Drive & Động cơ Servo
• Sửa chữa và lập trình bộ điều khiển PLC
• Cải tạo và nâng cấp hệ thống tủ điện tự động hóa

Mọi thiết bị tiếp nhận đều được kiểm tra thực tế trước khi báo giá và hỗ trợ giao nhận toàn quốc thông qua hệ thống chành xe, chuyển phát hỏa tốc. Quý khách vui lòng liên hệ Hotline/Zalo phòng kỹ thuật: 0913 506 739 để được kiểm tra thực tế và nhận báo giá chi tiết.

Câu hỏi thường gặp khi màn hình máy cán tôn không cài đặt được chiều dài

1. Màn hình máy cán tôn không nhập được chiều dài có cần thay mới toàn bộ không?
   Phần lớn các trường hợp chỉ cần thay thế tấm cảm ứng hoặc sửa mạch truyền thông tại phòng kỹ thuật là thiết bị hoạt động ổn định như mới. Giải pháp này giúp nhà xưởng tiết kiệm từ 60% đến 70% chi phí so với đầu tư màn hình thay thế mới.

2. Thời gian sửa màn hình máy cán tôn tại phòng kỹ thuật mất bao lâu?
   Với kho linh kiện cảm ứng và IC công nghiệp có sẵn, chúng tôi hỗ trợ xử lý lấy liền trong 2 - 3 giờ đối với các lỗi phổ biến. Khách hàng tại các tỉnh xa gửi qua chành xe sẽ được tiếp nhận kiểm tra và gửi trả ngay trong ngày.

3. Làm sao để biết màn hình hỏng cảm ứng hay hỏng kết nối PLC?
   Nếu bạn bấm các phím chức năng khác vẫn kêu tiếng beep hoặc chuyển trang bình thường nhưng không nạp được số thì nguyên nhân thường do truyền thông PLC. Trường hợp bấm vào màn hình hoàn toàn trơ và không nhận diện thao tác thì chắc chắn đã bị hỏng tấm cảm ứng.

4. Trần Gia Automation có hỗ trợ sửa chữa các thiết bị khác trên máy cán tôn không?
   Phòng kỹ thuật của chúng tôi cung cấp giải pháp sửa chữa toàn diện cho hệ thống máy cán tôn, bao gồm biến tần điều khiển động cơ cán, servo cắt tôn thủy lực và bộ điều khiển PLC. Mọi thiết bị đều được kiểm tra thực tế trước khi báo giá và bảo hành dịch vụ 3 tháng chu đáo.
