Sửa Lỗi Servo Chạy Bị Rung Lắc: Cách Tự Chẩn Đoán, Cân Chỉnh Tuning

Sửa Lỗi Servo Chạy Bị Rung Lắc: Cách Tự Chẩn Đoán, Cân Chỉnh Tuning

Servo chạy bị rung là sự cố thường gặp khiến hệ thống truyền động mất độ chính xác vị trí và gây ảnh hưởng xấu đến tuổi thọ máy móc. Trung tâm Trần Gia Automation chuyên cung cấp dịch vụ chẩn đoán kỹ thuật, tối ưu thông số Driver và phục hồi phần cứng toàn diện trên phạm vi toàn quốc.

Nhận diện biểu hiện và rủi ro khi động cơ servo chạy bị rung lắc

Các dạng dao động và rung giật thường thấy ở motor servo

Trong quá trình làm việc, thiết bị servo có thể gặp phải các tình trạng dao động cơ học sau:

• Dao động lắc quanh điểm dừng (Hunting): Trục motor liên tục giật nhẹ quanh tọa độ đích, khiến cơ cấu chấp hành mất ổn định vị trí và rung chấn lan ra thân máy.

• Rung giật khi đổi tốc độ: Động cơ chuyển động giật cục khi tăng tốc hoặc hãm phanh dừng lại, làm giảm độ mượt mà của chuyển động.

• Phát tiếng rít hú do cộng hưởng: Thiết bị phát tiếng rít chói tai ở dải tốc độ cố định do tần số điều khiển trùng tần số dao động riêng của cơ khí.

• Rung lắc mạnh khi kéo tải: Motor chạy rất êm khi không tải nhưng rung lắc mạnh và nóng thân khi làm việc với tải trọng thực tế.

Hậu quả kỹ thuật nếu không can thiệp kịp thời

Sự cố rung lắc kéo dài nếu không được xử lý dứt điểm sẽ dẫn đến những tổn hại sau:

• Vỡ đĩa quang Encoder: Rung động tần số cao liên tục làm nứt vỡ đĩa quang hoặc xô lệch mắt đọc cảm biến bên trong Encoder.

• Hư hỏng bạc đạn bearing và cong vênh trục: Lực rung làm mòn rơ ổ bi nhanh chóng, gây cong trục motor và hỏng thanh trượt vít me.

• Nổ tầng công suất Driver Servo: Dòng tải dao động mạnh sinh nhiệt lượng lớn, dễ gây nổ module IGBT và phồng tụ nguồn DC Bus.

• Phát sinh phế phẩm và ngưng trệ sản xuất: Kích thước phôi bị sai lệch biên dạng, đường cắt gợn sóng và làm gián đoạn dây chuyền sản xuất tại cơ sở.

Tổng hợp các nguyên nhân chính khiến servo chạy bị rung giật

Sự cố rung lắc ở hệ thống servo bắt nguồn từ sai lệch cơ khí, tham số phần mềm, tín hiệu hồi tiếp và linh kiện bo mạch.

Nhóm 1 - Sai lệch liên kết cơ học và quán tính tải lớn

Những vấn đề thuộc về phần cứng truyền động cơ khí là nguồn phát sinh rung động phổ biến:

• Lệch tâm khớp nối và lỏng bulong bắt chặt: Khớp nối mềm giữa cốt motor và trục vít me bị lệch tâm hoặc bulong kẹp bị lỏng sau thời gian chạy máy.

• Hao mòn ổ bi và hộp số giảm tốc: Vòng bi motor bị rơ lắc hoặc hộp số giảm tốc bị khô mỡ bôi trơn, mòn nhông truyền động.

• Tỉ số quán tính tải trọng (Inertia Ratio) quá ngưỡng: Trọng lượng tải quá lớn so với quán tính rotor làm Driver khó kiểm soát khi dừng vị trí.

Nhóm 2 - Cài đặt tham số Tuning và hệ số Gain chưa chuẩn xác

Sự thiếu đồng bộ trong thuật toán điều khiển vòng kín là nguồn gốc của hiện tượng Hunting:

• Đặt hệ số Gain quá cao: Cài đặt Gain vị trí Position Gain hoặc Gain tốc độ Speed Gain quá nhạy khiến Driver bù trừ quá mức.

• Chưa kích hoạt bộ lọc Notch Filter: Chưa kích hoạt bộ lọc Notch Filter để triệt tiêu tần số cộng hưởng tự nhiên giữa motor và bàn máy.

• Thời gian dốc gia tốc quá ngắn: Thông số tăng giảm tốc cài đặt quá gấp làm Driver xuất dòng cực đại đột ngột, gây giật cục.

Nhóm 3 - Nhiễu xung truyền thông và sự cố phản hồi Encoder

Chất lượng đường truyền tín hiệu ảnh hưởng trực tiếp đến khả năng kiểm soát:

• Mặt đĩa quang Encoder bám bụi dầu: Bụi bẩn hoặc hơi dầu bám mờ bề mặt đĩa quang làm tín hiệu xung hồi tiếp chập chờn.

• Cáp tín hiệu đứt ngầm hoặc lỏng giắc CN2: Dây cáp trong xích dẫn hướng bị đứt gãy ruột đồng hoặc đầu giắc cắm CN2 bị oxy hóa tiếp xúc.

• Nhiễu điện từ trường công nghiệp (EMI): Tuyến cáp Encoder đi chung máng dây nguồn động lực mà không có tiếp địa chống nhiễu.

Nhóm 4 - Lỗi linh kiện điện tử và đấu sai pha cấp nguồn

Hư hỏng phần cứng bên trong thiết bị đòi hỏi kỹ thuật viên can thiệp xử lý:

• Đấu sai thứ tự 3 dây pha U-V-W: Đấu sai thứ tự 3 dây pha làm méo dạng từ trường quay Stator, khiến motor giật dữ dội và nóng ran.

• Suy hao tụ nguồn DC và mạch kích Driver: Tụ lọc DC bus bị khô dung lượng, IC cách ly Opto mạch kích chân IGBT phản hồi chậm.

Bảng đối chiếu chẩn đoán sự cố Servo rung giật

Bảng tổng hợp dưới đây giúp bạn nhanh chóng tra cứu và xác định vị trí phát sinh lỗi:

Các bước tự kiểm tra và khắc phục lỗi servo chạy bị rung tại cơ sở

Người vận hành có thể tự rà soát và xử lý các lỗi servo rung nhẹ theo quy trình 3 bước khoa học dưới đây.

Bước 1 - Kiểm tra độ chuẩn xác của liên kết cơ học

Thao tác kiểm tra cơ khí giúp loại bỏ các rung chấn ngoại cảnh:

• Căn chỉnh độ đồng tâm khớp nối: Tháo khớp nối, dùng đồng hồ so kiểm tra độ đồng tâm trục motor và vít me nhằm đảm bảo độ lệch dưới 0.03 mm.

• Kiểm tra độ trơn của ổ bi bạc đạn: Ngắt nguồn điện, dùng tay xoay nhẹ cốt motor để cảm nhận độ êm và kiểm tra độ rơ lắc hướng tâm.

• Làm sạch và tra mỡ cơ cấu trượt: Làm sạch mạt bụi bám trên thanh trượt vít me, tra mỡ bôi trơn để cơ cấu vận hành trơn tru.

Bước 2 - Xử lý chống nhiễu và kiểm tra tiếp địa đường cáp

Bảo vệ tính toàn vẹn của tín hiệu xung hồi tiếp bằng các giải pháp kỹ thuật điện:

• Bố trí cáp cách ly an toàn: Bố trí cáp tín hiệu Encoder trong máng riêng, cách ly cáp nguồn động lực tối thiểu 20 cm.

• Đấu nối tiếp địa đúng chuẩn: Nối dây tiếp địa PE từ vỏ motor về thanh đồng tủ điện bằng dây đồng chuyên dụng.

• Vệ sinh giắc nối tín hiệu: Vệ sinh chân tiếp xúc giắc CN1, CN2 và siết chặt ốc khóa giắc để chống rung lỏng tiếp điểm.

Bước 3 - Cân chỉnh Auto-Tuning và thiết lập bộ lọc Notch Filter

Tối ưu hóa các thông số nội tại trên bộ điều khiển Driver:

• Kích hoạt tính năng Auto-Tuning: Kết nối Driver với phần mềm hãng để hệ thống tự động tính toán quán tính tải.

• Giảm hệ số Gain thủ công: Nếu vẫn còn rung sau Auto-Tuning, giảm dần Position Loop Gain và Speed Loop Gain từ 10% đến 20% đến khi êm hẳn.

• Cài đặt bộ lọc triệt tiêu cộng hưởng: Dùng tính năng phân tích phổ FFT trên phần mềm để quét tần số cộng hưởng, sau đó bật Notch Filter tương ứng.

Gửi ngay hình ảnh và video qua ZALO hoặc liên hệ Hotline: 0913 506 739 để được kỹ thuật viên hỗ trợ báo giá nhanh!

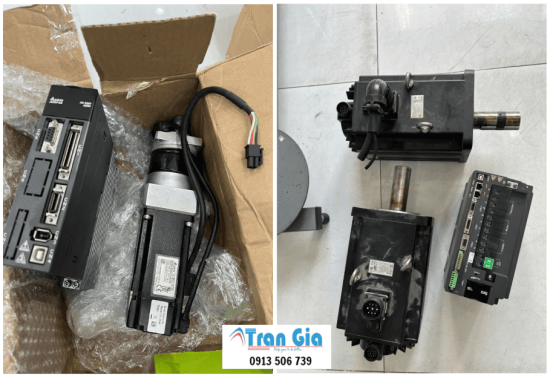

Dịch vụ sửa chữa động cơ và driver servo bị rung chuyên sâu toàn quốc

Đối với các hư hỏng phần cứng bo mạch hoặc đĩa Encoder, việc kiểm tra tại phòng kỹ thuật chuyên dụng là phương án tối ưu nhất.

Đội ngũ kỹ thuật viên tại Trần Gia tiếp nhận và xử lý dứt điểm mọi pan bệnh rung giật trên các thương hiệu servo phổ biến:

• Servo Yaskawa: Tiếp nhận sửa chữa Driver Yaskawa các series SGDV, SGD7S, SGDA, SGDB, Sigma-2, Sigma-3, Sigma-5, Sigma-7 và phục hồi motor servo Yaskawa bị rung giật, nổ tụ, cháy bo công suất, báo lỗi A.C90, AL.12, hư đĩa Encoder.

• Servo Mitsubishi: Khắc phục triệt để tình trạng rung lắc, mất đồng bộ, giật trục trên các dòng Driver MR-J4, MR-JE, MR-J3, MR-J2S, MR-JN; thay thế đĩa Encoder chính hãng và xử lý các mã lỗi AL.52, AL.21, AL.32.

• Servo Panasonic: Chuyên xử lý hiện tượng motor servo rung hú cao tần, chạy giật cục khi tăng tốc, báo lỗi hồi tiếp Encoder Err 11, Err 24.1, Err 14.0 trên các series Minas A4, Minas A5, Minas A6.

• Servo Delta: Sửa chữa Driver và motor servo Delta các dòng ASDA-A2, ASDA-B2, ASDA-B3, ASDA-M bị lỗi rung lắc mất vị trí, báo lỗi AL011, AL009, AL001.

• Các thương hiệu Servo khác: Tiếp nhận sửa chữa và cân chỉnh chống rung cho Servo Siemens (Sinamics V90, S120), Omron (Accurax G5, 1S), Fuji (FRENIC-Servo, Alpha 5), Schneider (Lexium), Teco, Kinco, Inovance, Estun...

Vì sao nên chọn Trần Gia Automation?

Trần Gia Automation cam kết mang lại giải pháp sửa chữa và hỗ trợ kỹ thuật thiết bị tự động hóa chất lượng cao trên toàn quốc.

• Nhà nhập khẩu linh kiện chính hãng 100%: Nhập khẩu trực tiếp tấm cảm ứng, panel LCD, bo nguồn và IC bán dẫn đạt chuẩn công nghiệp, hoạt động bền bỉ trong môi trường khắc nghiệt. Kho linh kiện lớn hơn 500 mẫu mã có sẵn, đáp ứng ngay nhu cầu thay thế gấp lấy liền trong 3 giờ.

• Trang thiết bị đo kiểm phòng kỹ thuật hiện đại: Máy hiện sóng Tektronix (USA), đồng hồ Yokogawa (Japan), thiết bị Fluke (USA) cùng hàng trăm bộ cáp nạp Online đọc và kiểm tra thông số chuẩn xác trước khi bàn giao.

• Kiểm tra thực tế trước khi báo giá & Bàn giao: Chúng tôi luôn tiến hành kiểm tra chính xác mức độ hư hỏng thực tế của thiết bị trước khi báo giá minh bạch, không phát sinh chi phí phụ. Khách hàng có thể đến kiểm tra thiết bị trực tiếp tại địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP.HCM (Góc Phạm Đăng Giảng và Lê Trọng Tấn).

• Đội ngũ kỹ thuật hỗ trợ 24/7: Kỹ thuật viên sẵn sàng tư vấn sơ đồ đấu nối, hỗ trợ chuyển đổi chương trình và xử lý sự cố tận tâm qua Hotline 0913 506 739.

• Chính sách bảo hành uy tín: Bảo hành thiết bị mua mới 12 tháng chính hãng, bảo hành dịch vụ sửa chữa từ 3 đến 6 tháng.

• Phạm vi hỗ trợ kỹ thuật và tiếp nhận thiết bị Toàn quốc: Tiếp nhận thiết bị và hỗ trợ kỹ thuật cho khách hàng trên toàn quốc (TP. Hồ Chí Minh, Bình Dương, Đồng Nai, Long An, Tây Ninh, Tiền Giang, Cần Thơ, Bà Rịa – Vũng Tàu, Đà Nẵng, Hà Nội, Bắc Ninh, Hải Phòng và tất cả các tỉnh thành trên cả nước...) thông qua tiếp nhận trực tiếp, giao nhận tận nơi hoặc gửi thiết bị nhanh qua chành xe, bưu điện chuyển phát nhanh.

Gửi ngay hình ảnh và video qua ZALO hoặc liên hệ Hotline: 0913 506 739 để được kỹ thuật viên hỗ trợ báo giá nhanh!

FAQ (Câu hỏi thường gặp)

Tổng hợp các giải đáp kỹ thuật chi tiết giúp khách hàng chủ động vận hành và xử lý lỗi servo hiệu quả.

1.Tại sao động cơ servo khi đứng yên không tải mà vẫn bị rung lắc nhẹ?
Hiện tượng này thường do hệ số Gain vị trí trên Driver cài đặt quá cao dẫn đến dao động tìm điểm Hunting. Ngoài ra, cáp Encoder bị nhiễu điện từ trường hoặc chân cắm tiếp xúc chập chờn cũng khiến Driver xuất xung điều chỉnh sai lệch.

2.Làm thế nào để phân biệt rung do cơ khí hay do Driver Servo?
Cách đơn giản nhất là tháo khớp nối để tách rời motor khỏi cơ cấu tải. Khi bật Servo On và chạy thử, nếu motor quay êm ái thì nguyên nhân do khớp nối, bạc đạn hộp số hoặc cơ cấu tải. Nếu motor vẫn rung giật thì sự cố bắt nguồn từ Driver, Encoder hoặc thông số cài đặt.

3.Thời gian sửa chữa lỗi servo bị rung tại Trần Gia Automation mất bao lâu?
Với các lỗi thông số, cài đặt hoặc thay linh kiện có sẵn như bạc đạn, đĩa Encoder, tụ nguồn, chúng tôi hỗ trợ sửa lấy liền trong vòng 3 giờ. Với các lỗi bo mạch phức tạp, quy trình kiểm tra chính xác và báo giá được hoàn tất trong vòng 24 giờ.

4.Khách hàng ở các tỉnh xa gửi thiết bị kiểm tra sửa chữa bằng cách nào?
Khách hàng trên toàn quốc có thể gửi thiết bị qua chành xe hoặc chuyển phát nhanh. Phòng kỹ thuật sẽ tiếp nhận, quay video kiểm tra thực tế và báo phương án xử lý minh bạch trước khi sửa chữa.

5.Tôi có thể tìm tài liệu hướng dẫn cài đặt thông số Driver Servo ở đâu?
Khách hàng có thể liên hệ Hotline/Zalo kỹ thuật 0913 506 739 để được kỹ thuật viên hỗ trợ tra cứu và cung cấp tài liệu datasheet servo PDF chính hãng miễn phí.
