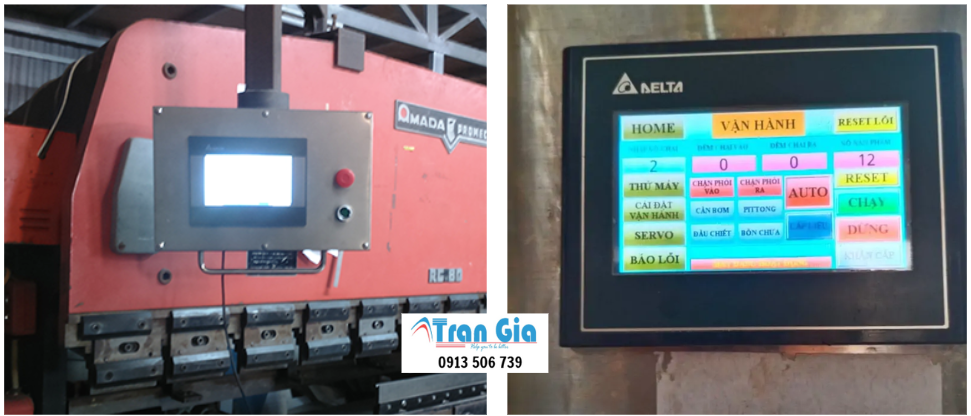

Sửa HMI máy cán tôn không nhận encoder xử lý dứt điểm bo mạch

Sửa HMI máy cán tôn không nhận encoder kịp thời giúp doanh nghiệp loại bỏ nguy cơ cắt sai kích thước và gián đoạn dây chuyền cán tôn lợp.

Trần Gia Automation cung cấp giải pháp xử lý triệt để sự cố phần cứng bo mạch đếm xung tốc độ cao và phục hồi kết nối màn hình lấy liền trong 2–3 giờ. Đội ngũ kỹ sư giàu kinh nghiệm cam kết hỗ trợ tiếp nhận và giao hàng tận nơi trên phạm vi toàn quốc.

Bảng tra cứu sự cố tín hiệu encoder máy cán tôn và phương án xử lý

Bảng tổng hợp dưới đây giúp các kỹ sư bảo trì nhà máy nhanh chóng nhận diện tình trạng lỗi phần cứng và xác định chính xác phương án khắc phục tại phòng kỹ thuật.

Nguyên nhân nào khiến HMI máy cán tôn không nhận tín hiệu encoder?

Hiện tượng HMI máy cán tôn không nhận tín hiệu encoder bắt nguồn từ sự gián đoạn chuỗi truyền nhận xung đếm chiều dài từ trục lăn cơ khí về bộ xử lý trung tâm. Khi tín hiệu xung pha A hoặc pha B bị biến dạng, giá trị chiều dài hiển thị trên giao diện màn hình sẽ đứng yên hoặc nhảy loạn khiến dao cắt thủy lực không thể kích hoạt đúng chu kỳ.

1.Lỗi hư hỏng cơ quang encoder và đứt cáp tín hiệu xung pha A/B

Đĩa quang bên trong encoder máy cán tôn bị nứt vỡ hoặc đứt ngầm sợi dẫn khiến tín hiệu xung vuông không thể truyền về cổng nhận dữ liệu. Môi trường cán tôn có độ rung lắc liên tục và bụi kim loại dễ làm mòn bạc đạn dẫn tới lệch trục quay cảm biến.

• Dấu hiệu nhận biết: Màn hình HMI Delta hoặc HMI Weintek đứng yên ở mức 0 mét dù trục máy cán tôn vẫn đang quay liên tục. Đèn LED chỉ thị kênh A/B trên thân encoder tắt hoàn toàn hoặc chập chờn khi tôn di chuyển qua bàn ép.
• Nguyên nhân cốt lõi: Cáp tín hiệu chịu lực uốn gập nhiều lần gây đứt lõi đồng bên trong vỏ bọc cao su. Đĩa khắc quang học bên trong cảm biến bị bám bụi dầu hoặc nứt vỡ do lực va đập cơ khí từ phôi tôn dày.

2.Lỗi phần cứng bo mạch đếm xung tốc độ cao trên HMI hoặc PLC

Hỏng tầng cách ly quang và chết vi mạch xử lý tín hiệu xung đầu vào khiến thiết bị mất hoàn toàn khả năng đọc dữ liệu phản hồi. Sự cố xung điện áp đột biến từ nguồn cấp 24VDC thường đánh thủng trực tiếp các linh kiện bảo vệ trên bo điều khiển.

• Dấu hiệu nhận biết: Màn hình điều khiển báo lỗi Encoder Error hoặc mất giá trị thanh ghi đếm xung tốc độ cao (HSC). Đèn tín hiệu ngõ vào xung trên thiết bị không nhấp nháy khi quay bánh xe đo chiều dài bằng tay.
• Nguyên nhân cốt lõi: Chập cháy IC optocoupler tốc độ cao làm gián đoạn đường truyền tín hiệu từ cầu đấu nối vào vi xử lý. Nguồn 24VDC nuôi cảm biến bị sụt áp hoặc nổ tụ lọc nguồn ngõ vào trên bo mạch trung tâm.

3.Nhiễu điện từ tần số cao từ biến tần động cơ kéo xả cuộn tôn

Sóng hài bậc cao từ ngõ ra biến tần động cơ chính cảm ứng sang đường truyền encoder gây sai lệch biên độ xung vuông. Xung nhiễu làm méo dạng tín hiệu khiến bộ đếm vi xử lý đọc sai số xung thực tế dẫn đến hiện tượng cắt sai chiều dài tôn.

• Dấu hiệu nhận biết: Chiều dài tấm tôn hiển thị trên màn hình HMI máy cán tôn nhảy sai số ngẫu nhiên từ vài milimét đến hàng chục xentimét. Sai số đếm chiều dài tăng dần khi động cơ máy cán tôn tăng tốc hoặc hoạt động ở tải định mức cao.
• Nguyên nhân cốt lõi: Cáp tín hiệu encoder đi chung máng dẫn điện động lực với dây ra động cơ biến tần mà không có vách ngăn cách ly. Hệ thống tiếp địa của tủ điện máy cán tôn bị lỏng lẻo hoặc nối chung dây trung tính gây vòng lặp tiếp đất (ground loop).

Quy trình kiểm tra thực tế HMI máy cán tôn bằng thiết bị chuyên dụng

Quy trình xử lý sự cố tại Trần Gia Automation được chuẩn hóa nghiêm ngặt bằng hệ thống thiết bị đo kiểm tân tiến nhập khẩu từ Mỹ và Nhật Bản. Chúng tôi luôn tiến hành kiểm tra chính xác các tầng mạch tín hiệu trước khi đưa ra phương án xử lý phần cứng tối ưu cho khách hàng.

• Bước 1: Tiếp nhận và kiểm tra nguồn cấp cảm biến: Kỹ sư sử dụng đồng hồ đo Yokogawa (Japan) kiểm tra độ ổn định của điện áp 24VDC cấp cho encoder và phát hiện kịp thời các hiện tượng sụt áp.
• Bước 2: Phân tích dạng sóng xung vuông pha A/B: Kết nối que đo của máy hiện sóng Tektronix (USA) vào hai kênh ngõ vào xung để quan sát biên độ điện áp, độ lệch pha 90 độ và mức độ méo dạng tín hiệu.
• Bước 3: Rà soát tầng mạch cách ly và IC giải mã: Sử dụng thiết bị kiểm tra chuyên dụng Fluke (USA) đo kiểm tra thông số từng linh kiện optocoupler tốc độ cao, điện trở xả và diode ghim áp bảo vệ trên bo mạch.
• Bước 4: Thay thế linh kiện chính hãng và nạp thử tải: Tiến hành thay thế linh kiện mới 100% từ kho linh kiện sẵn có, kết nối hệ thống cáp nạp Online mô phỏng bộ đếm tốc độ cao nhằm đảm bảo thiết bị nhận xung mượt mà.
• Bước 5: Bàn giao thiết bị và lưu trữ thông số: Kiểm tra toàn diện thông số truyền thông trên giao diện hiển thị, lập phiếu bảo hành và hướng dẫn kỹ thuật viên nhà máy lắp đặt chống nhiễu chuẩn hóa.

Case study thực tế: Phục hồi màn hình HMI Weintek máy cán tôn 2 tầng tại phòng kỹ thuật Trần Gia Automation

Phòng kỹ thuật Trần Gia Automation đã tiếp nhận xử lý thành công màn hình cảm ứng Weintek MT8071iE điều khiển máy cán tôn xả cuộn của nhà máy tôn thép tại Long An. Thiết bị gặp sự cố ngừng đếm chiều dài tôn giữa ca sản xuất khiến toàn bộ xưởng cán phải dừng hoạt động khẩn cấp.

• Dấu hiệu nhận biết: Màn hình HMI Weintek vẫn khởi động bình thường nhưng ô hiển thị chiều dài mét tôn không thay đổi giá trị khi chạy máy. Giao diện xuất hiện cảnh báo lỗi mất phản hồi xung từ bộ đếm tốc độ cao.
• Nguyên nhân cốt lõi: Kỹ sư phát hiện đường nguồn 24VDC cấp cho encoder bị chập từ giắc cắm ngoài máy khiến nổ tụ tantalum và đánh thủng IC đệm quang HCPL-2630 trên bo mạch xử lý xung. Tín hiệu xung pha A bị mất hoàn toàn đường dẫn vào vi điều khiển.
• Thao tác tại phòng kỹ thuật: Sử dụng máy hiện sóng Tektronix (USA) phát hiện kênh A không có dao động sóng vuông, sau đó dùng thiết bị chuyên dụng thay mới IC cách ly quang và tụ lọc chính hãng. Màn hình được kết nối nạp Online kiểm tra giả lập tốc độ cán 30m/phút và bàn giao cho khách hàng lấy liền trong 2 giờ.

Vì sao các nhà máy cán tôn toàn quốc tin chọn Trần Gia Automation?

Trần Gia Automation là đơn vị tiên phong chuyên cung cấp giải pháp sửa chữa thiết bị điều khiển tự động hóa công nghiệp với năng lực kỹ thuật chuyên sâu và thời gian đáp ứng hỏa tốc. Chúng tôi cam kết kiểm tra thực tế trước khi báo giá nhằm mang lại phương án xử lý tiết kiệm và an tâm nhất cho khách hàng.

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn).
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng.
• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình HMI toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
• Dịch vụ chuyên sửa chữa màn hình HMI tận nơi tại Tp Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

Các dịch vụ sửa chữa tự động hóa tại phòng kỹ thuật Trần Gia Automation

Phòng kỹ thuật Trần Gia Automation cung cấp giải pháp sửa chữa phần cứng chuyên sâu cho toàn bộ thiết bị điều khiển và truyền động tự động hóa trong nhà máy. Chúng tôi luôn tiến hành kiểm tra chính xác tình trạng thực tế trước khi đề xuất phương án xử lý lấy liền trong 2 - 3 giờ.

• Sửa chữa màn hình HMI công nghiệp
• Sửa chữa biến tần (Inverter) đa thương hiệu
• Sửa chữa AC Servo Drive & Động cơ Servo
• Sửa chữa và lập trình bộ điều khiển PLC
• Cải tạo và nâng cấp hệ thống tủ điện tự động hóa

Mọi thiết bị tiếp nhận đều được kiểm tra thực tế trước khi báo giá và hỗ trợ giao nhận toàn quốc thông qua hệ thống chành xe, chuyển phát hỏa tốc. Quý khách vui lòng liên hệ Hotline/Zalo phòng kỹ thuật: 0913 506 739 để được kiểm tra thực tế và nhận báo giá chi tiết.

FAQ: Câu hỏi thường gặp khi sửa HMI máy cán tôn không nhận encoder

1. Thời gian sửa chữa màn hình HMI không nhận encoder tại phòng kỹ thuật mất bao lâu?

Thời gian xử lý thông thường chỉ mất từ 2 đến 3 giờ đối với các lỗi phần cứng phổ biến như hỏng IC cách ly quang hoặc lỗi tầng nguồn. Kho linh kiện chính hãng có sẵn giúp thiết bị được đo kiểm và khắc phục lấy liền trong ngày nhằm giảm thiểu thời gian dừng máy.

2. Khách hàng ở các tỉnh xa gửi thiết bị về sửa chữa bằng cách nào?

Quý khách có thể gửi màn hình hoặc bộ điều khiển qua chành xe hoặc đơn vị chuyển phát nhanh về địa chỉ 703/13 Lê Trọng Tấn, Bình Tân, TP.HCM. Phòng kỹ thuật sẽ tiếp nhận thiết bị, kiểm tra thực tế và gửi video báo cáo tình trạng hư hỏng trực tiếp cho khách hàng trước khi tiến hành xử lý.

3. Trần Gia Automation có nhận sửa chữa tận nơi cho các nhà máy cán tôn không?

Chúng tôi cung cấp dịch vụ cử kỹ sư đến trực tiếp nhà xưởng để rà soát nhiễu sóng hài, kiểm tra cáp dẫn và xử lý sự cố tại chỗ trên toàn quốc. Đối với các ca lỗi bo mạch phức tạp, kỹ sư sẽ hỗ trợ tháo dỡ thiết bị đem về phòng kỹ thuật để đo kiểm chuyên sâu bằng máy hiện sóng.

4. Chi phí sửa chữa màn hình HMI máy cán tôn được tính như thế nào?

Chúng tôi không áp dụng mức giá cố định do chi phí phụ thuộc vào tình trạng hỏng hóc thực tế của linh kiện bo mạch. Quý khách vui lòng liên hệ Hotline/Zalo phòng kỹ thuật: 0913 506 739 để được kiểm tra thực tế và nhận báo giá chi tiết.

5. Ngoài sửa màn hình HMI, Trần Gia Automation còn hỗ trợ những thiết bị tự động hóa nào khác?

Phòng kỹ thuật chúng tôi sửa chữa chuyên sâu toàn diện các thiết bị gồm biến tần, AC servo drive, động cơ servo và lập trình bộ điều khiển PLC đa thương hiệu. Mọi thiết bị công nghiệp đều được kiểm tra thực tế trước khi báo giá và hưởng chính sách bảo hành chu đáo từ 3 đến 6 tháng.
