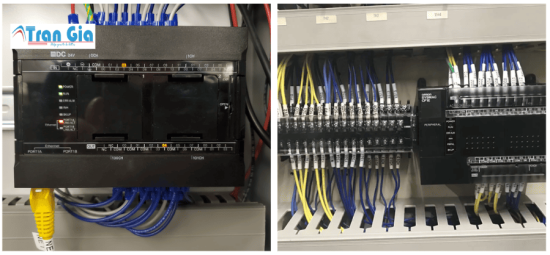

Nhận sửa mã lỗi PLC Mitsubishi - Sửa nhanh trong ngày

Trần Gia Automation chuyên hỗ trợ kiểm tra và xử lý triệt để mọi sự cố phần cứng, lỗi chương trình PLC FX và Q-Series cho nhà máy toàn quốc.

Dấu hiệu nhận biết sự cố trên PLC Mitsubishi qua đèn báo trạng thái

Hệ thống đèn chỉ báo LED trên mặt trước CPU cung cấp thông tin trực diện về tình trạng hoạt động và tầng lỗi của thiết bị. Khi phát hiện đèn báo bất thường, kỹ thuật viên cần đối chiếu ngay với trạng thái nguồn và chương trình để cô lập vùng sự cố.

• Đèn POWER không sáng: Hiện tượng này phản ánh khối nguồn xung 24VDC hoặc bộ biến đổi DC-DC bên trong bo mạch chính đã bị chập, đứt cầu chì bảo vệ.
• Đèn RUN tắt hoặc chớp nháy liên tục: Tín hiệu này cảnh báo CPU đã dừng thực thi chu trình quét do lệnh dừng STOP bên ngoài hoặc lỗi logic chương trình.
• Đèn ERROR nhấp nháy hoặc sáng đỏ cố định: Đây là dấu hiệu lỗi phần cứng nghiêm trọng, lỗi vòng lặp Watchdog Timer hoặc hư hỏng IC nhớ EEPROM.
• Đèn BATT sáng vàng: Cảnh báo điện áp pin nuôi nhớ RAM (Lithium Battery) đã tụt xuống dưới ngưỡng an toàn 2.7VDC.

Bảng mã lỗi PLC Mitsubishi dòng FX Series và giải pháp phần cứng

Dòng Compact PLC FX Series thường xuất hiện mã lỗi từ 6101 đến 6708 khi gặp xung đột tập lệnh hoặc lỗi linh kiện vi điều khiển. Việc tra cứu bảng mã chuẩn xác sẽ giúp phân định nhanh chóng lỗi có thể reset tại chỗ hay bắt buộc phải sửa chữa bo mạch.

Bảng tra cứu mã lỗi phổ biến trên PLC Mitsubishi FX3U

Bảng mã lỗi tổng hợp các sự cố thường gặp nhất trên dòng FX1N, FX2N, FX3U và FX5U trong môi trường công nghiệp khắc nghiệt. Dữ liệu này giúp người vận hành nắm bắt nhanh nguyên nhân cốt lõi để đưa ra phương án xử lý kịp thời.

Phương án khắc phục lỗi CPU Error 6401 và EEPROM Error 6402

Mã lỗi 6401 và 6402 là nhóm lỗi phần cứng cấp sâu khiến PLC ngừng hoạt động hoàn toàn và đèn ERROR sáng đỏ liên tục. Nguyên nhân chủ yếu xuất phát từ nguồn điện lưới chập chờn gây sốc áp làm hỏng cấu trúc silicon của chip vi điều khiển hoặc chip nhớ.

• Dấu hiệu nhận biết: Đèn ERROR sáng đỏ cố định, PLC không thể chuyển sang chế độ RUN và máy tính báo lỗi giao tiếp khi cắm cáp nạp.
• Nguyên nhân cốt lõi: Chip nhớ EEPROM bị lỗi sector ghi đọc hoặc bộ tạo xung dao động thạch anh của CPU bị suy giảm biên độ dao động.
• Thao tác tại phòng kỹ thuật: Kỹ sư cô lập bo mạch điều khiển, sử dụng máy hiện sóng Tektronix (USA) để kiểm tra tần số xung Clock của CPU. Sau khi phát hiện linh kiện suy hao, kỹ thuật viên tiến hành thay IC nhớ EEPROM chuẩn chính hãng và nạp khôi phục lại dữ liệu gốc.

Bảng mã lỗi PLC Mitsubishi dòng Q-Series và cách xử lý sự cố

Dòng Modular Q-Series hoạt động trên cấu trúc Bus tốc độ cao nên khi xảy ra sự cố sẽ sinh ra các mã lỗi dạng số Hex/Dec qua màn hình hiển thị hoặc phần mềm. Phần lớn sự cố bắt nguồn từ việc truyền thông đa module bị gián đoạn hoặc suy giảm chất lượng nguồn cấp trên Base Unit.

Bảng mã lỗi hệ thống và module nguồn Q-Series

Hệ thống mã lỗi trên CPU MELSEC-Q (Q00, Q02, Q03UDE, Q06H) phản ánh chi tiết vị trí module gặp sự cố trên thanh ghi đặc biệt. Kỹ sư vận hành cần kiểm tra mã lỗi thông qua giao diện chẩn đoán PLC Diagnostics của phần mềm GX Works3.

Xử lý lỗi truyền thông mạng CC-Link và xung đột bus mở rộng

Lỗi truyền thông trên dòng Q-Series thường khiến module mạng QJ61BT11N hoặc các trạm Remote I/O nháy đèn ERR đỏ bất thường. Tình trạng này làm gián đoạn việc đồng bộ tín hiệu giữa các trạm máy trên toàn bộ dây chuyền sản xuất.

• Dấu hiệu nhận biết: Đèn ERR trên module CC-Link sáng đỏ, đèn RUN tắt và các module mở rộng phía sau không nhận diện được trạm I/O.
• Nguyên nhân cốt lõi: Đường dây cáp truyền thông bị đứt ngầm, thiếu điện trở đầu cuối 110 Ohm hoặc IC transceiver RS-485 bên trong module bị đánh thủng do sét lan truyền.
• Thao tác tại phòng kỹ thuật: Kỹ sư sử dụng thiết bị kiểm tra chuyên dụng Fluke để xác định độ suy hao tín hiệu trên đường dây. Chúng tôi bóc tách bo mạch module, thay thế IC driver truyền thông chính hãng và cân chỉnh thông số mạng trên phần mềm.

Quy trình kiểm tra chính xác và sửa chữa PLC Mitsubishi tại phòng kỹ thuật

Tại Trần Gia Automation, toàn bộ thiết bị gửi về đều trải qua quy trình chẩn đoán nghiêm ngặt trước khi đưa ra phương án xử lý. Chúng tôi luôn tiến hành kiểm tra chính xác từng linh kiện trên bo mạch bằng thiết bị đo lường chuyên dụng chuẩn công nghiệp.

1. Tiếp nhận và vệ sinh công nghiệp bo mạch: Kỹ thuật viên tiếp nhận thiết bị từ khách hàng trên toàn quốc, ghi nhận tình trạng thực tế và tiến hành làm sạch bụi bẩn, dầu mỡ bám trên mainboard.
2. Kiểm tra nguội và đo kiểm thông số linh kiện: Sử dụng đồng hồ đo Yokogawa (Japan) và thiết bị Fluke (USA) để kiểm tra ngắn mạch tầng nguồn, đo cách ly optocoupler và các diode bảo vệ đầu vào.
3. Chẩn đoán xung nhịp mạch logic bằng máy hiện sóng: Kết nối nguồn cách ly an toàn, sử dụng máy hiện sóng Tektronix (USA) để kiểm tra dạng sóng dao động của vi xử lý CPU và các đường truyền dữ liệu bus.
4. Sao lưu dữ liệu và nạp phục hồi chương trình: Sử dụng cáp kết nối nạp Online đọc chẩn đoán thông số, trích xuất backup chương trình gốc để đảm bảo an toàn tuyệt đối cho hệ thống máy của khách hàng.
5. Thay thế linh kiện chính hãng và thử tải mô phỏng: Tiến hành thay thế linh kiện lỗi bằng phụ tùng nhập khẩu 100% chính hãng, sau đó chạy thử nghiệm liên tục trong tủ mô phỏng tải thực tế trước khi xuất xưởng.

Case study: Sửa chữa PLC Mitsubishi FX3U-64MT báo lỗi Error 6401 tại phòng kỹ thuật

Phòng kỹ thuật Trần Gia Automation vừa qua đã tiếp nhận xử lý khẩn cấp bộ điều khiển PLC Mitsubishi FX3U-64MT/ES cho một nhà máy bao bì tại Bình Dương. Thiết bị gặp sự cố chớp nháy đèn ERROR đỏ liên tục và ngừng toàn bộ hệ thống máy dán thùng tự động.

Kỹ sư tiến hành kết nối phần mềm chẩn đoán và xác định CPU báo lỗi mã 6401 (CPU Hardware Error). Chúng tôi sử dụng máy hiện sóng Tektronix (USA) để kiểm tra mạch dao động và phát hiện thạch anh 12MHz bị suy giảm biên độ xung nhịp, đồng thời IC nguồn hạ áp cấp cho CPU bị tụt áp xuống còn 2.8VDC.

Kỹ thuật viên đã thay thế IC ổn áp nguồn chính hãng, thay mới thạch anh tạo dao động và nạp lại bản firmware chuẩn cho bộ điều khiển. Sau 2 giờ xử lý tại phòng kỹ thuật, thiết bị đã khởi động bình thường, đèn RUN sáng xanh ổn định và được bàn giao cho nhà máy đưa vào vận hành ngay trong ca làm việc.

Vì sao doanh nghiệp toàn quốc chọn Trần Gia Automation để sửa PLC Mitsubishi?

Trần Gia Automation tự hào là đơn vị uy tín hàng đầu trong lĩnh vực dịch vụ kỹ thuật tự động hóa công nghiệp. Chúng tôi cam kết mang lại giải pháp xử lý sự cố nhanh chóng, chuẩn xác và bền bỉ cho mọi nhà máy trên cả nước.

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn).
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng.
• Các khu vực chúng tôi cung cấp dịch vụ sửa chữa PLC toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
• Dịch vụ chuyên sửa chữa PLC tận nơi tại Tp Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

Quý khách hàng vui lòng liên hệ Hotline/Zalo phòng kỹ thuật: 0913 506 739 để được kiểm tra thực tế trước khi báo giá.

Câu hỏi thường gặp về bảng mã lỗi PLC Mitsubishi (FAQ)

1. Đèn ERROR trên PLC Mitsubishi nhấp nháy đỏ có tự reset được không?
   Nếu lỗi do xung đột cú pháp chương trình, kỹ thuật viên có thể kết nối phần mềm GX Works2 để xóa lỗi và reset lại CPU. Trường hợp đèn ERROR sáng đỏ do hỏng phần cứng bo mạch hoặc lỗi IC nhớ, bạn cần liên hệ phòng kỹ thuật chuyên sâu để xử lý.

2. Thời gian sửa chữa PLC Mitsubishi tại phòng kỹ thuật Trần Gia Automation mất bao lâu?
   Với nguồn linh kiện có sẵn tại kho, đa phần các lỗi nguồn, lỗi CPU hoặc hỏng cổng I/O tiêu chuẩn được xử lý lấy liền trong 2–3 giờ. Đối với các ca lỗi nặng cần phục hồi dữ liệu chip nhớ chuyên sâu, chúng tôi sẽ hoàn thành và bàn giao trong ngày.

3. Làm cách nào để phòng tránh hiện tượng mất chương trình khi PLC báo lỗi pin BATT?
   Khi đèn BATT báo sáng, kỹ sư cần tiến hành thay pin nuôi RAM mới trong vòng 1 tuần và thao tác khi PLC vẫn đang được cấp nguồn điện. Đồng thời, nhà máy nên định kỳ sao lưu bản backup dự phòng lên máy tính để chủ động nạp lại khi cần thiết.

4. Trần Gia Automation có nhận sửa chữa PLC Mitsubishi cho khách hàng ở các tỉnh xa không?
   Chúng tôi cung cấp dịch vụ sửa chữa thiết bị tự động hóa trên phạm vi toàn quốc thông qua hệ thống chành xe và chuyển phát nhanh uy tín. Ngay khi tiếp nhận thiết bị, kỹ sư sẽ kiểm tra tình trạng thực tế, quay video chẩn đoán và liên hệ tư vấn trực tiếp cho khách hàng.

5. Ngoài PLC Mitsubishi, Trần Gia Automation còn cung cấp những dịch vụ kỹ thuật nào khác?
   Trần Gia Automation cung cấp giải pháp toàn diện cho hệ sinh thái tự động hóa bao gồm sửa chữa màn hình HMI, biến tần, AC Servo motor và nâng cấp hệ thống điều khiển. Chúng tôi sở hữu kho linh kiện màn hình cảm ứng, tấm kính LCD và module công suất IGBT chính hãng sẵn sàng phục vụ quý khách.

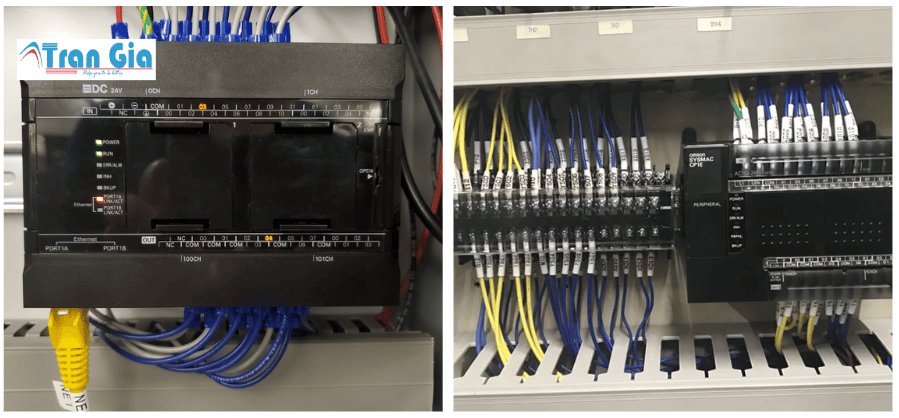

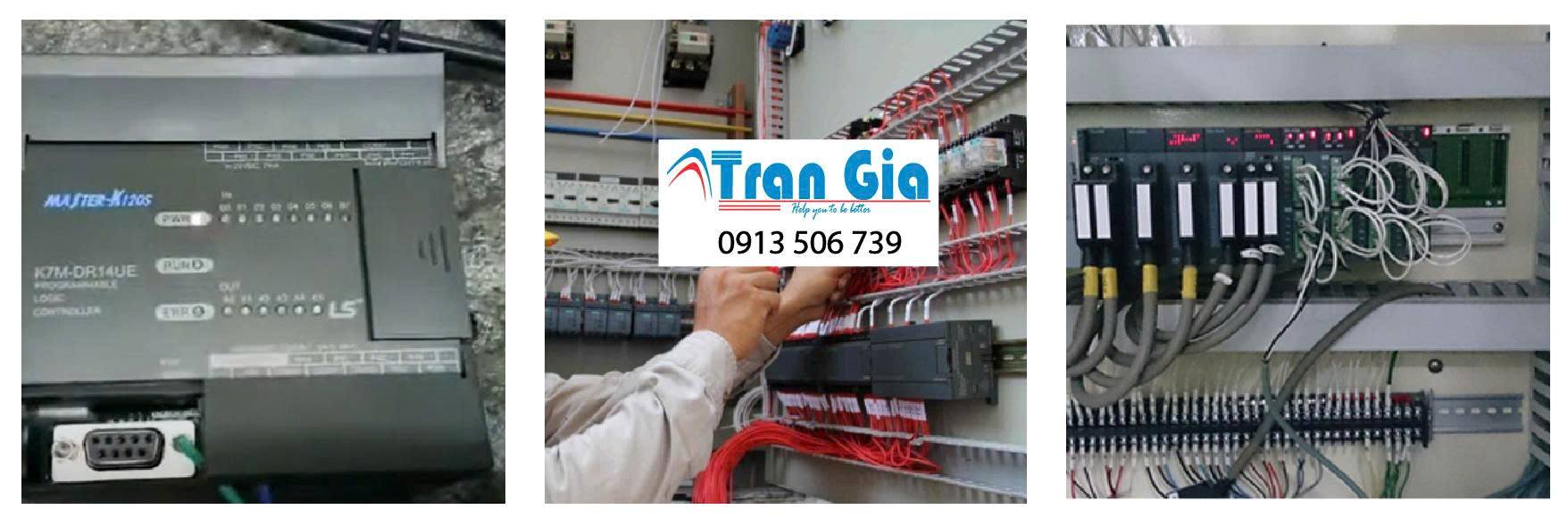

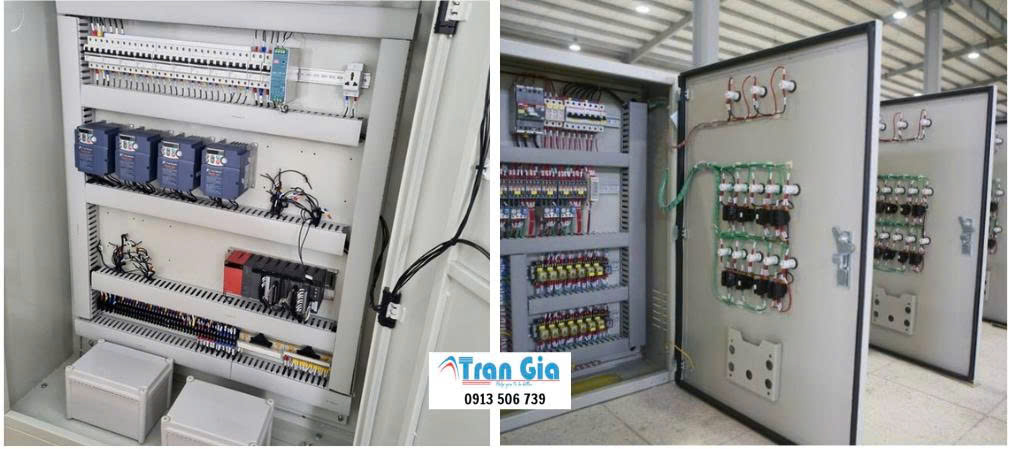

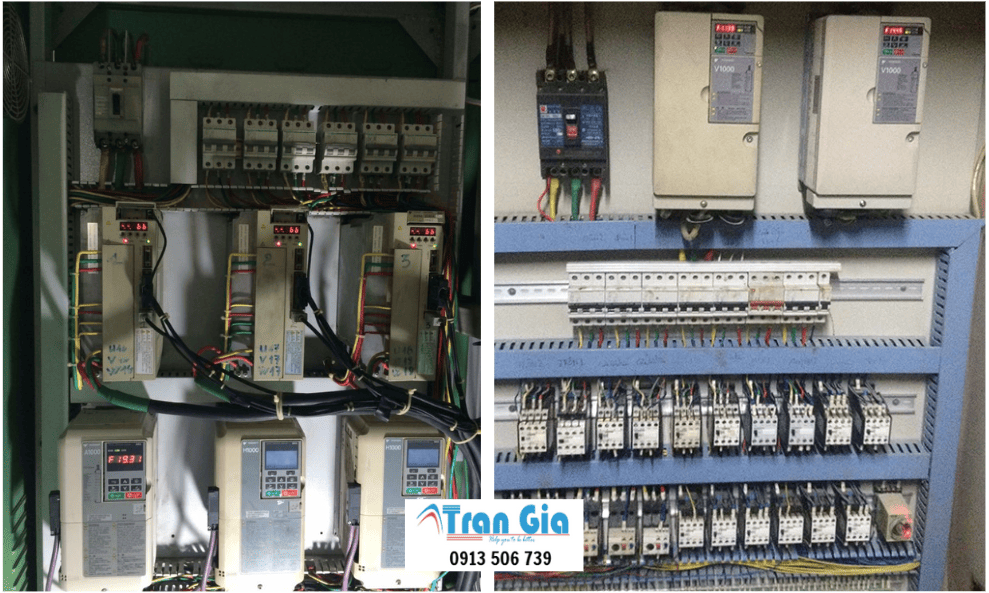

Một số hình ảnh sửa chữa tại Trần Gia Automation
