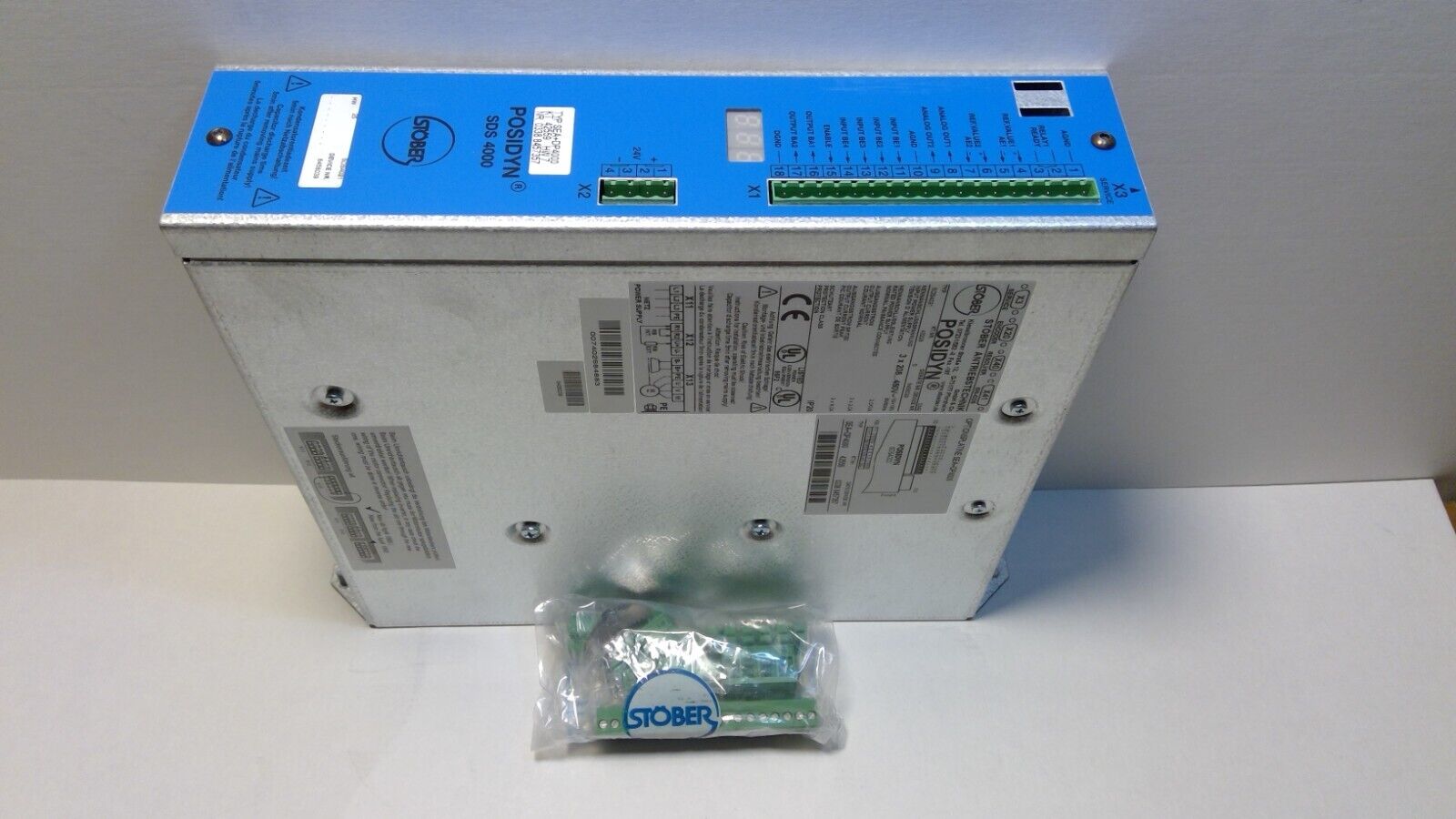

Dịch Vụ Sửa Chữa Servo Stöber POSIDRIVE Chuyên Nghiệp

Sửa servo Stöber POSIDRIVE tại Trần Gia Automation mang đến giải pháp phục hồi phần cứng toàn diện cho các hệ thống điều khiển chuyển động chính xác cao chuẩn công nghiệp Đức.

Chúng tôi luôn tiến hành kiểm tra chính xác mọi thông số mạch lực và tín hiệu điều khiển trên trang thiết bị chuyên dụng trước khi đưa ra phương án xử lý. Dịch vụ tiếp nhận thiết bị và hỗ trợ kỹ thuật tận tâm trên phạm vi toàn quốc.

Đặc trưng kỹ thuật và kết cấu của hệ thống Servo Stöber

• Bộ điều khiển Servo Stöber POSIDRIVE (MDS 5000 & FDS 5000): Đạt chuẩn công nghiệp Đức cao cấp với thiết kế dạng mô-đun linh hoạt, tích hợp bộ hãm động năng (Braking Chopper) công suất lớn và hệ thống bus DC dùng chung, mang lại hiệu suất điều khiển vector vượt trội cùng khả năng đáp ứng độ động cực cao.
• Khả năng kết nối truyền thông linh hoạt: Hỗ trợ đa dạng các chuẩn truyền thông công nghiệp hàng đầu như PROFIBUS-DP, CANopen và EtherCAT, giúp tối ưu hóa khả năng đồng bộ hoàn hảo với PLC trung tâm trong các dây chuyền đóng gói, in ấn và hệ thống CNC tốc độ cao.
• Kết cấu tích hợp động cơ đồng bộ EZ/ED & Hộp số hành tinh Stöber: Thiết kế gắn liền trực tiếp không qua khớp nối (Direct Motor Attachment) vượt trội, kết hợp rotor nam châm đất hiếm vĩnh cửu có mật độ từ thông cao cùng cuộn dây stator quấn phân đoạn, giúp tối ưu hóa mô-men xoắn mạnh mẽ ở dải vận tốc thấp.
• Hệ thống phản hồi độ chính xác tuyệt đối: Tích hợp cảm biến góc quay EnDat hoặc Resolver được hiệu chỉnh đồng pha nghiêm ngặt từ nhà sản xuất, đảm bảo sự chính xác tối đa, hoạt động bền bỉ và độ tin cậy vượt trội trong mọi điều kiện vận hành khắc nghiệt.

Các Lỗi Phần Cứng Thường Gặp Ở Servo Stöber POSIDRIVE

Dưới đây là các phân tích chuyên sâu về những sự cố phần cứng thường gặp trên hệ thống Servo Stöber POSIDRIVE trong quá trình vận hành thực tế tại nhà máy.

1.Hư hỏng tầng công suất IGBT và mạch kích xung Driver Board

Tầng công suất bị đánh thủng là nguyên nhân trực tiếp khiến bộ điều khiển ngắt mạch bảo vệ tức thời ngay khi vừa cấp lệnh Servo ON. Sự cố này thường khởi phát từ hiện tượng ngắn mạch ngõ ra motor, chạm vỏ cuộn dây hoặc suy giảm phẩm cấp cách điện của các linh kiện thụ động sau nhiều năm vận hành liên tục.

1. Dấu hiệu nhận biết: Màn hình LED 7 đoạn hiển thị mã lỗi quá dòng ngắt nguồn, cầu chì động lực nổ hoặc xuất hiện mùi khét đặc trưng tại khu vực tản nhiệt phía sau.
2. Nguyên nhân cốt lõi: Module công suất IGBT bị đánh thủng Collector-Emitter do quá điện áp đột biến hoặc các cổng quang cách ly (Optocoupler) trên bo mạch kích xung mất điện áp phân cực âm dẫn đến trùng dẫn hai nhánh cầu.
3. Thao tác tại phòng kỹ thuật: Kỹ thuật viên cô lập hoàn toàn khối công suất, bóc tách module IGBT bị hỏng, kiểm tra dạng sóng kích mở Gate bằng máy hiện sóng Tektronix và thay mới toàn bộ IC lái xung chuyên dụng trước khi hàn linh kiện công suất mới.

2.Lỗi mất đồng bộ tín hiệu phản hồi EnDat Encoder và Resolver

Sự gián đoạn đường truyền dữ liệu nối tiếp tốc độ cao giữa bộ mã hóa vòng quay và bo mạch điều khiển sẽ khiến servo drive mất kiểm soát góc quay từ trường rotor. Khi xung phản hồi vị trí không khớp với thuật toán điều khiển vector, bộ điều khiển sẽ lập tức khóa ngõ ra để ngăn chặn hiện tượng giật cục động cơ.

1. Dấu hiệu nhận biết: Động cơ rung lắc dữ dội khi vừa kích hoạt, phát tiếng kêu rít cơ khí bất thường hoặc báo lỗi tín hiệu phản hồi vị trí liên tục.
2. Nguyên nhân cốt lõi: Hư hỏng mạch đệm thu phát vi sai RS485 trên bo DSP, đứt ngầm cáp phản hồi chống nhiễu, hoặc đĩa kính cảm biến quang học của EnDat Encoder bị nứt vỡ do va đập rung chấn.
3. Thao tác tại phòng kỹ thuật: Kết nối kiểm tra chính xác tín hiệu xung vi sai Sin/Cos và Clock/Data, phục hồi mạch nguồn cấp 5V chuyên dụng và tiến hành cân chỉnh lại góc lệch cực từ (Zero-point offset) trên thiết bị chuyên dụng.

3.Sự cố quá nhiệt, kẹt cốt và mòn cơ khí hộp số giảm tốc servo

Hộp số giảm tốc hành tinh bị cạn mỡ bôi trơn chuyên dụng hoặc mài mòn bánh răng mặt trời sẽ tạo ra lực cản tải tĩnh vượt ngưỡng định mức của động cơ đồng bộ. Hiện tượng này làm nhiệt độ cuộn dây tăng phi mã chỉ sau vài phút vận hành và kích hoạt rơ le nhiệt điện tử bên trong drive.

1. Dấu hiệu nhận biết: Thân động cơ và vỏ hộp số nóng vượt quá 90°C, dòng tải hiển thị trên phần mềm giám sát dao động mạnh ngay cả khi chạy không tải.
2. Nguyên nhân cốt lõi: Bạc đạn chịu lực bị rơ mòn, cụm phanh giữ điện từ 24VDC không mở hoàn toàn do cuộn hút suy giảm lực từ, hoặc cơ cấu bánh răng hành tinh bị mẻ răng gây kẹt cơ cấu truyền động.
3. Thao tác tại phòng kỹ thuật: Tháo rã cụm cơ điện đồng bộ, súc rửa khoang bánh răng, thay thế vòng bi tốc độ cao chính hãng, cân chỉnh khe hở phanh giữ điện từ và kiểm tra độ rơ góc quay bằng thước đo đồng hồ so chuẩn xác.

Hướng Dẫn Tra Cứu Và Khắc Phục Mã Lỗi Servo Stöber POSIDRIVE

Bảng tra cứu dưới đây tổng hợp các mã lỗi phần hardware nghiêm trọng thường gặp trên các dòng Stöber POSIDRIVE MDS và FDS phục vụ kỹ sư vận hành nhận diện sự cố nhanh chóng.

Quy Trình Kiểm Tra & Phục Hồi Servo Stöber Tại Trần Gia Automation

Quy trình tiếp nhận thiết bị từ các nhà máy trên toàn quốc được chuẩn hóa nghiêm ngặt thông qua hệ thống chành xe và chuyển phát nhanh uy tín. Ngay khi thiết bị về tới xưởng, kỹ sư sẽ tiến hành tháo vỏ vệ sinh công nghiệp và kiểm tra tình trạng cách điện cuộn dây cũng như độ rò rỉ tụ điện bằng thiết bị Fluke chuyên dụng.

1. Kiểm tra nguội: Xác định độ thông mạch các van công suất IGBT, kiểm tra trở kháng cầu chì và các diode chỉnh lưu ngõ vào.
2. Kiểm tra động: Cấp nguồn điều khiển độc lập, sử dụng máy hiện sóng Tektronix để khảo sát dạng sóng điều chế độ rộng xung PWM và độ ổn định của các đường nguồn DC nội bộ.

Xử lý linh kiện phần cứng, căn chỉnh góc cực từ Zero-point Encoder

Mọi linh kiện suy hao hoặc hỏng hóc đều được thay thế bằng linh kiện chính hãng được nhập khẩu trực tiếp nhằm đảm bảo độ bền tuyệt đối cho thiết bị. Các mối hàn mạch in nhiều lớp được xử lý bằng trạm hàn điều nhiệt cao cấp chống sốc tĩnh điện cho các vi xử lý DSP.

1. Thay thế linh kiện: Thay mới module IGBT, tụ hóa cao áp chuyên dụng và các IC đệm khuếch đại xung kích chính xác theo trị số danh định.
2. Căn chỉnh góc cực từ: Sử dụng thiết bị chuyên dụng để khớp vị trí góc điện của rotor động cơ với tín hiệu vạch chuẩn (Zero pulse) của encoder EnDat, triệt tiêu hoàn toàn hiện tượng lệch pha gây rung giật.

Chạy thử tải động cơ đồng bộ trên bàn test chuyên dụng trước khi bàn giao

Mọi bộ điều khiển và động cơ servo sau khi xử lý phần cứng bắt buộc phải trải qua bài kiểm tra tải động trên giàn thử nghiệm chuyên dụng. Quy trình này mô phỏng chính xác các chu trình tăng tốc, giảm tốc đột ngột và đảo chiều liên tục dưới tải trọng định mức.

1. Thử nghiệm tải liên tục: Giám sát dạng sóng dòng điện 3 pha và sự ổn định nhiệt độ của tầng công suất trong suốt quá trình vận hành liên tục từ 2 đến 3 giờ.
2. Bàn giao và bảo hành: Thiết bị hoàn tất thử nghiệm sẽ được dán tem niêm phong và kèm theo phiếu xuất xưởng ghi nhận đầy đủ tình trạng thiết bị trước khi gửi trả khách hàng.
3. Hiện tượng sự cố: Phòng kỹ thuật Trần Gia Automation tiếp nhận bộ servo drive Stöber MDS 5075/L kết hợp động cơ servo đồng bộ EZ501 truyền động cho trục dao cắt bao bì tốc độ cao tại Long An. Thiết bị gặp hiện tượng ngắt nguồn đột ngột, nhảy cầu dao nhánh và hiển thị mã lỗi F01 ngay khi dây chuyền tăng tốc lên 80% định mức.
4. Kết quả chẩn đoán: Kỹ sư tiến hành kiểm tra bằng thiết bị chuyên dụng Fluke và phát hiện một nhánh cầu nghịch lưu của module IGBT Eupec bị rò rỉ khi điện áp DC Bus vượt ngưỡng 500V. Đồng thời, qua quan sát trên máy hiện sóng Tektronix, dạng sóng kích Gate của kênh pha V xuất hiện gai điện áp ngược do tụ gốm lọc nhiễu tầng driver bị suy giảm điện dung.
5. Phương án xử lý: Sau khi thay mới cụm module IGBT chính hãng và phục hồi mạch bảo vệ lái xung, động cơ được kết nối lại với cụm hộp số hành tinh và kiểm tra góc lệch pha encoder EnDat. Thiết bị đã vượt qua bài thử nghiệm chạy tải tối đa suốt 3 giờ liên tục tại xưởng và được bàn giao về nhà máy trong vòng 24 giờ.

Vì sao doanh nghiệp toàn quốc tin chọn sửa Servo Stöber tại Trần Gia Automation?

Lựa chọn đối tác phục hồi thiết bị tự động hóa uy tín là chìa khóa giúp nhà máy giảm thiểu tối đa thời gian dừng máy và tiết kiệm chi phí đầu tư mua mới. Trần Gia Automation tự hào khẳng định vị thế dẫn đầu trong lĩnh vực xử lý phần cứng tự động hóa chuyên sâu:

1. Trang thiết bị kiểm tra hiện đại: Sử dụng máy hiện sóng Tektronix (USA), đồng hồ đo Yokogawa (Japan) và thiết bị Fluke (USA) đảm bảo chẩn đoán chính xác 100% nguyên nhân sự cố.
2. Linh kiện chính hãng sẵn sàng: Nhập khẩu trực tiếp kho linh kiện IGBT, IC driver, cảm biến chuyên dụng phục vụ xử lý nhanh chóng trong ngày.
3. Chính sách bảo hành tin cậy: Bảo hành dịch vụ sửa chữa từ 3 đến 6 tháng, hỗ trợ kỹ thuật cài đặt tham số trực tuyến 24/7.
4. Phục vụ toàn quốc linh hoạt: Tiếp nhận thiết bị tận nơi qua hệ thống chành xe, chuyển phát nhanh và hỗ trợ kỹ thuật tại chỗ cho các khu công nghiệp trên cả nước.
5. Quy trình báo giá minh bạch: Chúng tôi luôn kiểm tra thực tế trước khi báo giá, không phát sinh chi phí phụ vô lý.

Liên hệ ngay Hotline/Zalo phòng kỹ thuật: 0913 506 739 để được kiểm tra thực tế và nhận báo giá chi tiết.

Câu hỏi thường gặp khi sửa Servo Stöber POSIDRIVE (FAQ)

1. Thời gian kiểm tra thực tế và sửa chữa Servo Stöber mất bao lâu?
   Thời gian kiểm tra thực tế và xác định nguyên nhân sự cố tại phòng kỹ thuật thường chỉ mất từ 2 đến 4 giờ làm việc. Đối với các lỗi linh kiện có sẵn trong kho, thiết bị có thể hoàn thành phục hồi và thử tải bàn giao ngay trong ngày.
2. Trần Gia Automation có nhận sửa chữa servo và động cơ cho khách hàng ngoài TP.HCM không?
   Chúng tôi phục vụ khách hàng trên phạm vi toàn quốc thông qua hệ thống chành xe uy tín và các đơn vị chuyển phát nhanh giao hàng hỏa tốc. Mọi thiết bị gửi về đều được lập biên bản tiếp nhận chi tiết, quay video kiểm tra thực tế và gửi lại tận xưởng sau khi hoàn thành.
3. Sau khi sửa chữa, servo drive Stöber có bị mất dữ liệu thông số cài đặt (Parameter) không?
   Chúng tôi luôn tiến hành sao lưu toàn bộ dữ liệu tham số vận hành trước khi can thiệp phần cứng bo mạch điều khiển. Sau khi hoàn tất phục hồi, các thông số cấu hình của máy sẽ được nạp trả nguyên bản giúp khách hàng lắp đặt lại là có thể vận hành ngay.
4. Động cơ servo Stöber bị mòn hộp số hoặc hỏng encoder có sửa chữa riêng lẻ được không?
   Phòng kỹ thuật hoàn toàn đủ năng lực phục hồi độc lập từng cụm cơ khí hộp số hành tinh, thay bạc đạn tốc độ cao hoặc thay mới cảm biến góc quay EnDat/Resolver. Động cơ sau khi sửa sẽ được căn chỉnh đồng pha với drive trên giàn thử chuyên dụng.
5. Ngoài dòng Stöber POSIDRIVE, Trần Gia Automation có sửa chữa biến tần và màn hình HMI khác không?
   Trần Gia Automation cung cấp giải pháp toàn diện chuyên sửa chữa biến tần công nghiệp, AC Servo, PLC và màn hình cảm ứng HMI từ các thương hiệu hàng đầu như Siemens, Yaskawa, Mitsubishi, Delta, ABB và Schneider. Mọi thiết bị đều được áp dụng quy trình kiểm tra thực tế trước khi báo giá và chính sách bảo hành dài hạn.
