Chuyên sửa PLC mất tín hiệu - Lấy nhanh trong 24h

Sửa PLC mất tín hiệu lấy gấp là giải pháp khẩn cấp giúp khôi phục dây chuyền khi bộ điều khiển bị tê liệt I/O hoặc mất truyền thông.

Trần Gia Automation chuyên xử lý hỏa tốc sự cố bo mạch PLC lấy liền trong 2–3 giờ bằng linh kiện chính hãng tại phòng kỹ thuật.

Dấu hiệu nhận biết PLC mất tín hiệu ngõ vào (Digital/Analog Input)

Trạng thái mất tín hiệu ngõ vào biểu hiện rõ nhất qua sự bất đồng bộ giữa cảm biến hiện trường và đèn chỉ báo trên mặt PLC. Người vận hành có thể dễ dàng chẩn đoán lỗi này thông qua giám sát trực quan và trạng thái thanh ghi trên phần mềm.

• Dấu hiệu nhận biết: Đèn LED chỉ thị ngõ vào (DI) không sáng dù điện áp cấp từ cảm biến đạt chuẩn 24VDC, hoặc giá trị dòng áp Analog (4-20mA, 0-10V) trên phần mềm bị treo cứng ở mức zero.
• Nguyên nhân cốt lõi: Chết diode bảo vệ chống ngược dòng, hỏng điện trở hạn dòng ngõ vào hoặc suy hao linh kiện cách ly quang sau thời gian dài vận hành liên tục.
• Thao tác tại phòng kỹ thuật: Kỹ sư tách cầu chì bảo vệ, kiểm tra chính xác sụt áp trên điện trở phân áp và tiến hành thay mới linh kiện cách ly quang phù hợp.

Dấu hiệu nhận biết PLC mất tín hiệu ngõ ra (Transistor/Relay Output)

Sự cố mất tín hiệu ngõ ra xảy ra khi vi điều khiển phát lệnh xuất tín hiệu nhưng điện áp điều khiển không thể truyền ra tải cơ cấu. Tình trạng này khiến các rơ le trung gian, van khí nén hoặc cuộn hút contactor hoàn toàn không tác động.

• Dấu hiệu nhận biết: Đèn LED Output tương ứng trên thân PLC sáng nhưng không có điện áp 24VDC/220VAC xuất ra tải, hoặc đèn báo ngõ ra tắt hoàn toàn dù CPU vẫn báo RUN.
• Nguyên nhân cốt lõi: Đánh thủng bóng bán dẫn Transistor công suất (NPN/PNP) do quá dòng, chập tải van điện từ hoặc hồ quang điện làm cháy rỗ bề mặt tiếp điểm Relay cơ khí.
• Thao tác tại phòng kỹ thuật: Sử dụng thiết bị đo kiểm chuyên dụng Fluke để dò đường mạch công suất, bóc tách transistor hỏng và thay thế relay đóng cắt chính hãng chịu tải cao.

Hiện tượng PLC mất hoàn toàn kết nối truyền thông với màn hình HMI và SCADA

Mất kết nối truyền thông công nghiệp khiến hệ thống giám sát mất quyền điều khiển và báo lỗi kết nối máy chủ liên tục. Đây là dạng sự cố nghiêm trọng làm gián đoạn việc giám sát các thông số vận hành then chốt của nhà máy.

• Dấu hiệu nhận biết: Màn hình HMI báo lỗi "PLC Communication Error" hoặc nhấp nháy đèn cảnh báo mất kết nối, đồng thời đèn Rx/Tx trên cổng truyền thông PLC tắt hẳn.
• Nguyên nhân cốt lõi: Chập cháy IC giao tiếp vi sai do sét lan truyền, xung điện áp gai trên đường dây hoặc hỏng cổng vật lý RS-485, RS-232, Profibus, Ethernet.
• Thao tác tại phòng kỹ thuật: Phân tích dạng sóng truyền nhận bằng máy hiện sóng Tektronix, kiểm tra chính xác điện trở kết thúc đường truyền và thay thế IC giao tiếp chuyên dụng.

Nguyên nhân cốt lõi khiến PLC mất tín hiệu phần cứng

Hư hỏng phần cứng bo mạch là nguồn cơn lớn nhất dẫn đến việc PLC ngắt tín hiệu đột ngột trong môi trường công nghiệp khắc nghiệt. Sự già hóa linh kiện kết hợp với nhiệt độ cao và bụi bẩn tích tụ thúc đẩy nhanh quá trình đánh thủng các linh kiện bán dẫn nội bộ.

Hỏng tầng cách ly quang và IC đệm ngõ vào

Tầng cách ly quang (Optocoupler) giữ vai trò then chốt ngăn chặn xung điện áp cao từ hiện trường tràn vào phá hủy CPU trung tâm. Khi linh kiện này bị lão hóa hoặc sốc điện, đường truyền dữ liệu logic vào bộ nhớ xử lý sẽ bị ngắt đứt hoàn toàn.

• Dấu hiệu nhận biết: Kênh ngõ vào tê liệt cục bộ dù tín hiệu điện áp từ nút nhấn, cảm biến quang, cảm biến tiệm cận đưa về đầu cos vẫn đầy đủ.
• Nguyên nhân cốt lõi: LED phát quang nội bộ của IC Opto bị suy giảm quang thông theo thời gian, hoặc photodiod thu tín hiệu bị đánh thủng do sốc áp quá mức cho phép.
• Thao tác tại phòng kỹ thuật: Chúng tôi luôn tiến hành kiểm tra chính xác độ nhạy đóng cắt của từng kênh quang trên bo mạch, sau đó gỡ bỏ IC cũ và hàn thay thế linh kiện chính hãng.

Đánh thủng Transistor công suất hoặc kẹt tiếp điểm Relay ngõ ra

Tầng công suất ngõ ra là bộ phận chịu tải trực tiếp và đối mặt liên tục với hiện tượng quá nhiệt và sốc dòng cảm ứng. Những xung điện áp ngược sinh ra từ cuộn dây van khí nén là nguyên nhân hàng đầu phá hủy tầng công suất này.

• Dấu hiệu nhận biết: Ngõ ra PLC bị giữ cứng ở trạng thái luôn đóng hoặc hở mạch hoàn toàn, gây nguy cơ kẹt chuyển động hoặc mất kiểm soát máy móc.
• Nguyên nhân cốt lõi: Transistor bị nối tắt mối nối CE do vượt dòng xung cực đại, hoặc tiếp điểm Relay bị dính chặt vào nhau do phóng tia lửa điện hồ quang nhiều lần.
• Thao tác tại phòng kỹ thuật: Đo kiểm chạm chập từng linh kiện công suất, vệ sinh đường mạch in bị cháy xém và thay mới cụm Relay hoặc IC mảng transistor ULN2003/ULN2803 chất lượng cao.

Lỗi nguồn xung nội bộ và IC điều khiển giao tiếp truyền thông

Sự mất ổn định của khối nguồn xung biến đổi DC-DC nội bộ làm sụt áp nuôi cho các IC giải mã tín hiệu và chip vi xử lý. Khi điện áp bus tụt xuống dưới ngưỡng danh định, các khối giao tiếp ngoại vi sẽ đồng loạt ngừng phát tín hiệu phản hồi.

• Dấu hiệu nhận biết: PLC chập chờn, đèn nguồn nhấp nháy, mất tín hiệu ngẫu nhiên toàn bộ module I/O hoặc mất kết nối truyền thông hàng loạt.
• Nguyên nhân cốt lõi: Tụ hóa lọc nguồn xung bị khô phồng giảm điện dung, diode Schottky chỉnh lưu bị rò hoặc IC quản lý nguồn switching bị chập ngắt dao động.
• Thao tác tại phòng kỹ thuật: Sử dụng đồng hồ Yokogawa kiểm tra chính xác độ gợn sóng điện áp nguồn cấp, thay mới toàn bộ tụ điện chịu nhiệt 105°C và thay IC nguồn công nghiệp.

Bảng tra cứu lỗi PLC mất tín hiệu và hướng xử lý chuyên sâu

Bảng tra cứu kỹ thuật dưới đây tổng hợp các mã lỗi và hiện tượng mất tín hiệu phổ biến nhất trên các dòng PLC công nghiệp.

Quy trình kiểm tra thực tế và sửa PLC mất tín hiệu lấy gấp tại Trần Gia Automation

Quy trình tiếp nhận và sửa chữa PLC tại Trần Gia Automation được chuẩn hóa nghiêm ngặt để đảm bảo tốc độ lấy liền trong 2–3 giờ. Mọi công đoạn can thiệp phần cứng đều được thực hiện trực tiếp bởi kỹ sư giàu kinh nghiệm thực chiến.

1. Chẩn đoán: Phòng kỹ thuật tiếp nhận thiết bị và sử dụng máy hiện sóng Tektronix để chẩn đoán chính xác dạng sóng tín hiệu xung. Chúng tôi kết nối máy tính đọc mã lỗi lịch sử và phân tích chi tiết vùng linh kiện bị gián đoạn truyền nhận.
2. Báo giá: Kỹ sư phân tích mức độ tổn thương bo mạch và thực hiện kiểm tra thực tế trước khi báo giá đến khách hàng.
3. Thay thế: Ngay sau khi được phê duyệt, kho linh kiện nhập khẩu chính hãng sẵn sàng phục vụ việc thay thế linh kiện lập tức.
4. Nghiệm thu: PLC được đưa lên bàn thử nghiệm tải mô phỏng đầy đủ với cảm biến, động cơ và màn hình HMI. Sau khi đạt chuẩn 100%, thiết bị được dán tem bảo hành và bàn giao khẩn cấp.

Case study: Xử lý thực tế sự cố PLC Siemens S7-1200 mất tín hiệu ngõ ra

Sự cố thực tế được tiếp nhận tại phòng kỹ thuật là bộ điều khiển PLC Siemens S7-1200 CPU 1214C DC/DC/DC từ một nhà máy bao bì tại KCN Tân Bình.

• Model tiếp nhận: Siemens SIMATIC S7-1200 CPU 1214C DC/DC/DC (Mã đặt hàng: 6ES7214-1AG40-0XB0).
• Hiện tượng lỗi thực tế: Đèn LED ngõ ra Q0.0 vẫn nhấp nháy theo chu trình lệnh trong chương trình TIA Portal nhưng driver servo báo lỗi mất xung tham chiếu vị trí.
• Thiết bị đo kiểm: Sử dụng máy hiện sóng kỹ thuật số Tektronix để bắt dạng sóng ngõ ra và đồng hồ vạn năng Fluke kiểm tra mức điện áp tải.
• Phân tích nguyên nhân: IC đệm công suất kênh tốc độ cao bị đánh thủng hoàn toàn do quá áp ngược từ cuộn phanh servo.
• Phương án xử lý: Kỹ sư tiến hành thay thế cụm IC đệm chính hãng, phục hồi mạch in dập xung bảo vệ và gắn bổ sung diode triệt tiêu xung ngược bên ngoài.
• Kết quả: Sau 2 giờ xử lý, tín hiệu xung ngõ ra đạt biên độ chuẩn 24V vuông vắn sắc nét, servo chạy mượt mà và bàn giao ngay trong ngày.

Vì sao Khách hàng chọn Trần Gia Automation khi cần sửa PLC lấy gấp?

Khách hàng luôn an tâm lựa chọn Trần Gia Automation nhờ năng lực xử lý phần cứng vượt trội và khả năng cung ứng linh kiện hỏa tốc.

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn).
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, phụ kiện chính hãng uy tín 100%.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn.
• Bảo hành sửa chữa trong vòng 3 tháng.
• Khu vực cung cấp dịch vụ: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…
• Dịch vụ tận nơi tại Tp Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam,…

Giải đáp thắc mắc thường gặp khi sửa chữa PLC (FAQ)

1. PLC bị mất tín hiệu ngõ ra có sửa lấy ngay trong ngày được không?
   Có, phòng kỹ thuật luôn có sẵn kho linh kiện nhập khẩu chính hãng để hỗ trợ sửa lấy liền từ 2–3 giờ.

2. Chi phí sửa chữa PLC mất tín hiệu được tính như thế nào?
   Chi phí sửa chữa được xác định sau khi kỹ sư tiến hành bóc tách lỗi và kiểm tra tình trạng linh kiện cụ thể trên bo mạch. Liên hệ Hotline/Zalo phòng kỹ thuật: 0913 506 739 để nhận báo giá chi tiết.

3. Doanh nghiệp ở các tỉnh xa gửi PLC về sửa chữa bằng cách nào?
   Khách hàng có thể gửi thiết bị hỏa tốc qua hệ thống chành xe hoặc đơn vị chuyển phát nhanh. Ngay khi nhận máy, phòng kỹ thuật sẽ kiểm tra, quay video báo cáo lỗi và gửi lại thiết bị sớm nhất.

4. Sau khi thay linh kiện ngõ ra, chương trình trong PLC có bị mất không?
   Quá trình thay thế linh kiện phần cứng ngoại vi hoàn toàn không can thiệp vào bộ nhớ CPU nên chương trình điều khiển vẫn được bảo toàn nguyên vẹn.

5. Trần Gia Automation có hỗ trợ sửa chữa các thiết bị tự động hóa khác ngoài PLC không?
   Bên cạnh PLC, chúng tôi cung cấp giải pháp sửa chữa toàn diện cho Biến tần, Động cơ Servo, Driver và màn hình HMI của tất cả các hãng.

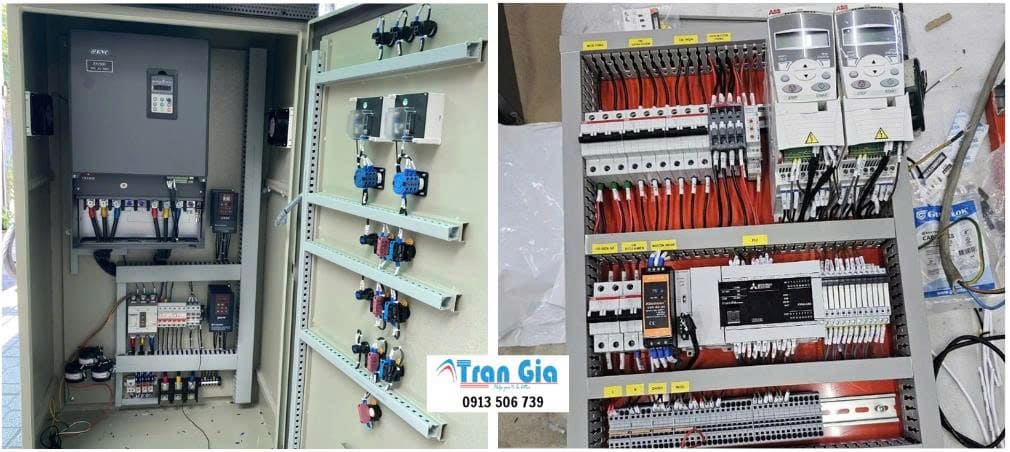

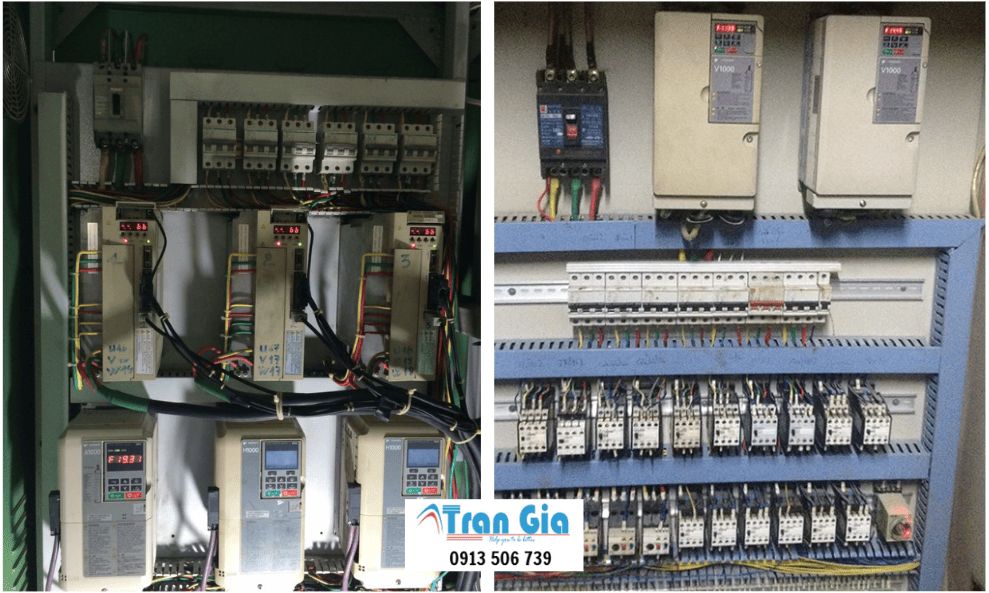

Một số hình ảnh sửa chữa tại Trần Gia Automation
