Servo Không Báo Lỗi Nhưng Motor Giật Mạnh Khi Khởi Động Là Hiện Tượng Gì?
Thông thường, khi Driver Servo gặp sự cố, hệ thống sẽ hiển thị mã Alarm để cảnh báo người vận hành. Tuy nhiên, trên thực tế có nhiều trường hợp Driver hoàn toàn không báo lỗi, màn hình vẫn hiển thị trạng thái Ready, nhưng ngay khi phát lệnh chạy thì Servo Motor lại:
Giật mạnh liên tục.
Rung bất thường.
Phát ra tiếng kêu lớn.
Không đạt tốc độ cài đặt.
Chỉ quay được một góc nhỏ rồi dừng.
Máy không thể vận hành ổn định.
Đây là một dạng lỗi khá khó chẩn đoán vì người vận hành thường nghĩ Driver vẫn hoạt động bình thường do không xuất hiện mã Alarm. Tuy nhiên, nguyên nhân có thể nằm ở Encoder, mạch công suất, tín hiệu điều khiển hoặc chính Servo Motor.
Nếu tiếp tục cho máy hoạt động trong tình trạng này, nguy cơ xảy ra hư hỏng cơ khí như gãy khớp nối, mòn bạc đạn, cong trục hoặc cháy cuộn dây động cơ là rất cao.
Dấu Hiệu Nhận Biết
Qua nhiều ca sửa chữa thực tế, đội ngũ kỹ thuật Trần Gia Automation thường gặp các biểu hiện sau:
Driver Servo vẫn sáng đèn Ready.
Không xuất hiện mã Alarm trên màn hình.
PLC vẫn gửi lệnh điều khiển bình thường.
HMI không hiển thị lỗi.
Servo Motor giật từng nhịp ngay khi Start.
Trục quay rất nặng hoặc không quay.
Có tiếng "cộc cộc" hoặc "rẹt rẹt" từ động cơ.
Máy rung mạnh trong vài giây rồi tự dừng.
Khởi động nhiều lần vẫn lặp lại hiện tượng.
Đây là những dấu hiệu cho thấy hệ thống cần được kiểm tra ngay, tránh tiếp tục vận hành.
Những Nguyên Nhân Thường Gặp
1. Encoder Phản Hồi Sai Tín Hiệu
Đây là nguyên nhân phổ biến nhất.
Encoder vẫn hoạt động nhưng tín hiệu phản hồi không còn chính xác do:
Đĩa Encoder bị lệch.
Cảm biến quang suy giảm.
IC xử lý tín hiệu hoạt động không ổn định.
Cáp Encoder bị đứt ngầm.
Driver vẫn nhận được tín hiệu nên không báo Alarm, nhưng dữ liệu phản hồi sai khiến Motor liên tục điều chỉnh vị trí và gây hiện tượng giật.
2. Mất Đồng Bộ Giữa Driver Và Motor
Sau khi thay Driver hoặc Servo Motor mà chưa cài đặt đúng tham số:
Sai độ phân giải Encoder.
Sai thông số Motor.
Sai cực Encoder.
Sai Auto Tune.
Khi khởi động, Driver điều khiển không đúng đặc tính của động cơ, dẫn đến rung và giật mạnh.
3. Mạch Công Suất Hoạt Động Không Ổn Định
Một số Driver bị lão hóa linh kiện hoặc từng bị sốc điện có thể gặp lỗi:
IGBT suy giảm hiệu suất.
Driver Gate hoạt động không đều.
Tụ lọc nguồn bị khô.
Điện áp DC Bus dao động.
Lúc này Driver vẫn có thể khởi động nhưng dòng điện cấp cho Motor không ổn định, gây hiện tượng rung khi tăng tốc.
4. Bạc Đạn Motor Bị Mòn
Đây là lỗi cơ khí nhưng rất dễ bị nhầm với lỗi Driver.
Khi bạc đạn mòn:
Trục quay bị rơ.
Rotor mất cân bằng.
Motor rung mạnh lúc khởi động.
Phát ra tiếng ồn lớn.
Nếu không kiểm tra tổng thể, nhiều đơn vị có thể thay Driver trong khi nguyên nhân thực sự lại nằm ở động cơ.
5. Phanh Điện Từ (Brake) Không Nhả Hết
Đối với Servo Motor có thắng điện từ, nếu Brake bị kẹt hoặc nguồn cấp Brake không đủ điện áp:
Driver vẫn báo Ready.
Motor cố gắng quay nhưng bị giữ lại.
Xuất hiện hiện tượng giật mạnh và tiếng kêu bất thường.
Những Lỗi Dễ Bị Nhầm Lẫn
Trong quá trình sửa chữa, hiện tượng Servo giật khi khởi động thường bị nhầm với:
Servo quá tải.
Hỏng biến tần.
PLC xuất sai lệnh.
Mất pha nguồn.
Hỏng hộp số giảm tốc.
Trục vít me bị kẹt.
Khớp nối bị lệch tâm.
Nếu chỉ thay linh kiện theo phán đoán mà không đo kiểm đầy đủ, chi phí sửa chữa sẽ tăng lên mà lỗi vẫn không được xử lý triệt để.
Ca Sửa Chữa Thực Tế Tại Trần Gia Automation
Một khách hàng trong ngành sản xuất bao bì gửi đến trung tâm bộ Servo sau khi dây chuyền liên tục dừng máy.
Hiện tượng ban đầu
Driver Servo không báo Alarm.
Màn hình hiển thị Ready.
PLC truyền lệnh bình thường.
Khi nhấn Start, Motor giật rất mạnh.
Không thể tăng tốc.
Máy dừng sau khoảng 2–3 giây.
Khách hàng đã thử thay:
PLC.
Cáp Encoder.
Nguồn điều khiển.
Tuy nhiên hiện tượng vẫn không thay đổi.
Quy Trình Kiểm Tra
Sau khi tiếp nhận, kỹ thuật viên tiến hành các bước kiểm tra theo quy trình tiêu chuẩn.
Kiểm tra Servo Motor
Đầu tiên, Motor được kiểm tra:
Điện trở cuộn dây.
Điện trở cách điện.
Bạc đạn.
Độ đảo của trục.
Phanh điện từ.
Kết quả:
Motor hoàn toàn bình thường.
Kiểm tra Encoder
Tiếp theo, kỹ thuật viên sử dụng máy hiện sóng để kiểm tra tín hiệu Encoder.
Kết quả:
Vẫn có tín hiệu phản hồi.
Tuy nhiên biên độ xung không ổn định.
Một số xung bị méo ở tốc độ thấp.
Điều này cho thấy Encoder bắt đầu suy giảm nhưng chưa hỏng hoàn toàn nên Driver chưa phát hiện lỗi.
Kiểm Tra Driver Servo
Driver được tháo rời để kiểm tra:
Nguồn Switching.
Mạch Driver Gate.
IGBT.
IC nhận Encoder.
Điện áp DC Bus.
Sau quá trình đo kiểm, kỹ thuật viên phát hiện:
Hai tụ lọc nguồn ESR tăng cao.
Một IC Driver Gate hoạt động không ổn định.
Điện áp điều khiển IGBT dao động khi tải tăng.
Đây chính là nguyên nhân khiến Motor liên tục giật khi khởi động dù Driver không báo Alarm.
Phân Tích Nguyên Nhân Gốc Rễ
Sau khi loại trừ các nguyên nhân liên quan đến Servo Motor và hệ thống cơ khí, đội ngũ kỹ thuật tiến hành kiểm tra chuyên sâu bo mạch Driver. Đây là bước quan trọng vì nhiều lỗi chỉ xuất hiện khi Driver hoạt động dưới tải, trong khi việc đo kiểm thông thường ở trạng thái không tải sẽ không phát hiện được.
Kết quả phân tích cho thấy sự cố không nằm ở một linh kiện đơn lẻ mà là sự kết hợp của nhiều yếu tố khiến Driver vẫn khởi động bình thường nhưng điều khiển Motor không ổn định.
Những Linh Kiện Được Xác Định Bị Hư Hỏng
1. Tụ Lọc Nguồn Bị Suy Giảm Điện Dung
Tụ lọc nguồn có nhiệm vụ ổn định điện áp cấp cho mạch công suất và mạch điều khiển.
Sau nhiều năm hoạt động trong môi trường nhiệt độ cao, tụ điện có thể gặp các hiện tượng:
Giảm điện dung.
ESR tăng cao.
Rò điện.
Phồng nhẹ nhưng khó quan sát bằng mắt thường.
Khi Servo bắt đầu tăng tốc, dòng điện tiêu thụ tăng nhanh. Nếu tụ không còn khả năng lọc tốt, điện áp sẽ dao động khiến Driver điều khiển IGBT không chính xác.
Đây là nguyên nhân khiến Motor giật mạnh dù Driver vẫn ở trạng thái Ready.
2. IC Driver Gate Hoạt Động Không Ổn Định
IC Driver Gate có nhiệm vụ tạo xung điều khiển đóng mở các IGBT trong mạch công suất.
Qua đo kiểm bằng Oscilloscope, kỹ thuật viên phát hiện:
Xung điều khiển không đều.
Biên độ giảm ở một số chu kỳ.
Độ rộng xung thay đổi bất thường khi Motor có tải.
Điều này khiến dòng điện cấp cho Motor bị mất cân bằng giữa các pha, tạo ra hiện tượng rung và giật ngay khi khởi động.
3. Mạch Phản Hồi Encoder Bị Nhiễu
Driver vẫn nhận được tín hiệu Encoder nhưng chất lượng tín hiệu không còn ổn định.
Nguyên nhân được xác định là:
Mạch lọc tín hiệu bị lão hóa.
Một số tụ SMD suy giảm chất lượng.
IC nhận tín hiệu hoạt động không ổn định ở tốc độ thấp.
Do Driver vẫn nhận được tín hiệu nên hệ thống không phát sinh Alarm, nhưng dữ liệu phản hồi thiếu chính xác làm vòng điều khiển liên tục hiệu chỉnh vị trí, khiến Motor rung mạnh.
4. Mối Hàn Linh Kiện Xuống Cấp
Trong quá trình kiểm tra bằng kính hiển vi, kỹ thuật viên phát hiện nhiều chân linh kiện xuất hiện:
Hàn nguội.
Nứt chân IC.
Oxy hóa nhẹ do môi trường ẩm.
Khi Driver nóng lên trong quá trình hoạt động, các mối hàn này tiếp xúc chập chờn, gây ra hiện tượng lỗi không ổn định và rất khó phát hiện nếu chỉ kiểm tra bằng mắt thường.
Quy Trình Sửa Chữa
Sau khi xác định đầy đủ nguyên nhân, Trần Gia Automation tiến hành sửa chữa theo các bước sau:
Bước 1: Tháo Rời Bo Mạch
Toàn bộ Driver được tháo rời để:
Làm sạch bụi bẩn.
Loại bỏ lớp keo cũ.
Kiểm tra tình trạng bo mạch.
Đánh dấu các khu vực hư hỏng.
Việc tháo lắp được thực hiện trong môi trường chống tĩnh điện nhằm bảo vệ các linh kiện nhạy cảm.
Bước 2: Thay Thế Linh Kiện
Các linh kiện suy giảm chất lượng được thay mới gồm:
Tụ lọc nguồn.
IC Driver Gate.
Tụ SMD mạch phản hồi.
Một số điện trở sai trị số.
Linh kiện bảo vệ nguồn.
Toàn bộ linh kiện đều được lựa chọn đúng thông số kỹ thuật để đảm bảo Driver hoạt động ổn định sau sửa chữa.
Bước 3: Gia Cố Bo Mạch
Sau khi thay linh kiện, kỹ thuật viên tiến hành:
Hàn lại các chân IC có dấu hiệu nứt.
Gia cố các vị trí chịu rung động.
Làm sạch lớp Flux.
Kiểm tra đường mạch bằng kính hiển vi.
Bước này giúp tăng độ ổn định của Driver khi làm việc trong môi trường công nghiệp.
Bước 4: Hiệu Chỉnh Tham SốSau khi phần cứng ổn định, Driver được:
Khôi phục tham số gốc.
Kiểm tra thông số Motor.
Kiểm tra Encoder.
Cân chỉnh Gain.
Kiểm tra Auto Tune.
Việc hiệu chỉnh đúng tham số giúp Driver điều khiển Servo Motor chính xác và giảm rung động khi tăng tốc.
Chạy Thử Sau Sửa Chữa
Trước khi bàn giao, Driver và Servo Motor được lắp lên bộ thử tải chuyên dụng để đánh giá khả năng hoạt động trong nhiều điều kiện khác nhau.
Kiểm tra không tải
Kỹ thuật viên cho Motor hoạt động liên tục ở nhiều dải tốc độ khác nhau.
Kết quả:
Motor khởi động êm.
Không còn hiện tượng giật.
Không phát sinh rung bất thường.
Kiểm tra có tải
Driver tiếp tục được thử nghiệm với tải mô phỏng tương đương điều kiện vận hành thực tế.
Các bài kiểm tra gồm:
Tăng tốc nhanh.
Giảm tốc liên tục.
Đảo chiều nhiều lần.
Giữ tốc độ thấp trong thời gian dài.
Chạy tốc độ cao liên tục.
Sau hơn 24 giờ thử tải, hệ thống hoạt động ổn định, không xuất hiện lỗi hoặc rung giật.
Khuyến Cáo Từ Kỹ Thuật Viên
Để hạn chế tình trạng Servo không báo lỗi nhưng Motor giật mạnh khi khởi động, doanh nghiệp nên:
Kiểm tra định kỳ Driver và Servo Motor.
Vệ sinh tủ điện để giảm bụi bẩn.
Đảm bảo quạt làm mát hoạt động tốt.
Không để Driver làm việc trong môi trường quá nóng hoặc ẩm.
Kiểm tra cáp Encoder định kỳ.
Sao lưu tham số trước khi thay Driver.
Không tự ý thay đổi các thông số Gain khi chưa xác định rõ nguyên nhân.
Việc bảo trì định kỳ không chỉ giúp phát hiện sớm linh kiện xuống cấp mà còn kéo dài tuổi thọ của toàn bộ hệ thống Servo.
Video sửa servo thực tế tại Trần Gia Automation
Sửa Servo Panasonic Báo Lỗi ERR21 Lỗi Encosder
Nhận xử lý, sửa chữa lỗi Servo ko lên nguồn, màn hình tối,… trong ngày
DỊCH VỤ SỬA CHỮA AC SERVO TẠI TP HỒ CHÍ MINH
Vì Sao Nên Sửa Servo Tại Trần Gia Automation?
Trần Gia Automation chuyên sửa chữa Servo của nhiều thương hiệu như Siemens, Mitsubishi, Yaskawa, Panasonic, Delta, Omron, Beckhoff, Schneider, Fanuc, Rexroth, Lenze, Fuji và nhiều hãng khác.
Khi lựa chọn dịch vụ của chúng tôi, khách hàng sẽ nhận được:
Kiểm tra và chẩn đoán lỗi chính xác bằng thiết bị chuyên dụng.
Báo giá minh bạch trước khi sửa chữa.
Chỉ thay thế các linh kiện thực sự hư hỏng.
Chạy thử thiết bị trước khi bàn giao.
Hỗ trợ kỹ thuật trong quá trình lắp đặt và vận hành.
Bảo hành sau sửa chữa theo từng dòng Servo.
Câu Hỏi Thường Gặp
Servo không báo Alarm nhưng Motor giật có phải do Driver hỏng không?
Không phải lúc nào cũng vậy. Hiện tượng này có thể xuất phát từ Driver, Encoder, Servo Motor, cáp tín hiệu hoặc cơ cấu truyền động. Cần kiểm tra tổng thể để xác định đúng nguyên nhân.
Có cần thay cả Driver nếu Motor bị giật?
Không. Trong nhiều trường hợp chỉ cần sửa chữa hoặc thay thế một số linh kiện trên bo mạch là Driver có thể hoạt động bình thường trở lại, giúp tiết kiệm đáng kể chi phí.
Servo giật khi khởi động có làm hỏng Motor không?
Có. Nếu tiếp tục vận hành trong thời gian dài, hiện tượng rung giật có thể làm tăng tải cơ học, gây mòn bạc đạn, hỏng khớp nối, cong trục hoặc cháy cuộn dây Motor.
Sau khi sửa chữa có cần cài đặt lại tham số không?
Có. Kỹ thuật viên sẽ kiểm tra và hiệu chỉnh lại các thông số cần thiết để Driver và Servo Motor hoạt động đồng bộ, đảm bảo máy vận hành ổn định.
Liên Hệ Sửa Chữa Servo Uy Tín
Nếu Servo của quý khách không báo lỗi nhưng Motor giật mạnh khi khởi động, không nên tiếp tục vận hành hoặc tự ý thay thế linh kiện khi chưa xác định chính xác nguyên nhân. Việc kiểm tra và sửa chữa kịp thời sẽ giúp hạn chế hư hỏng lan rộng, giảm thời gian dừng máy và tiết kiệm chi phí.
Trần Gia Automation nhận kiểm tra, sửa chữa và phục hồi các dòng Servo công nghiệp với quy trình chẩn đoán chuyên sâu, trang thiết bị hiện đại và đội ngũ kỹ thuật nhiều kinh nghiệm.
Hotline: 0913.506.739
Chúng tôi cam kết kiểm tra kỹ lưỡng, báo đúng lỗi, sửa đúng nguyên nhân và chạy thử thiết bị trước khi bàn giao, giúp khách hàng yên tâm đưa hệ thống trở lại sản xuất.

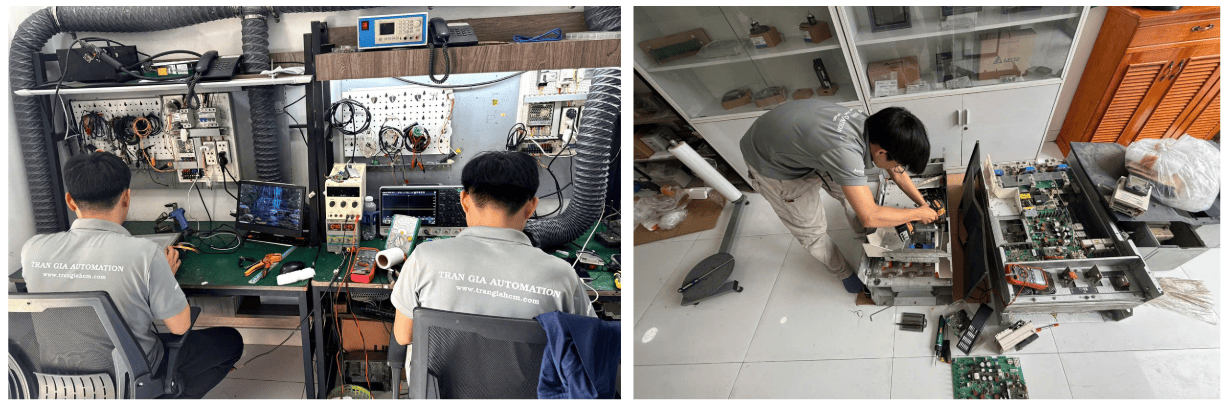

Một số hình ảnh một số servo đang được chúng tôi sửa chữa
