Sửa Servo Panasonic MINAS A5, A6 Chuyên Nghiệp Lấy Ngay

Sửa Servo Panasonic uy tín tại Trần Gia Automation chuyên xử lý triệt để lỗi quá tải, mất nguồn và motor rung giật trên dòng MINAS A5, MINAS A6. Chúng tôi cam kết kiểm tra thực tế trước khi báo giá, thay linh kiện chính hãng 100% và hỗ trợ sửa chữa lấy liền trong 3 giờ giúp khách hàng tối ưu tiến độ.

Tổng quan về các dòng Servo Panasonic MINAS A5 và MINAS A6

Hệ thống Servo Panasonic MINAS A5 và Servo Panasonic MINAS A6 được ứng dụng rộng rãi trong máy CNC, máy đóng gói và robot công nghiệp. Thiết bị sở hữu khả năng đáp ứng tần số cao cùng thuật toán điều khiển vị trí chính xác.

Dòng driver MINAS A5 gồm các mã MADHT, MBDHT, MCDHT, MDDHT, MEDHT, MFDHT kết hợp động cơ MSME, MDME, MHME. Dòng MINAS A6 nâng cấp encoder 23-bit, tối ưu kích thước và hỗ trợ chuẩn EtherCAT, Modbus, RTEX.

Bảng đối chiếu thông số kỹ thuật giữa hai dòng thiết bị:

Các pan bệnh thường gặp trên Servo Panasonic MINAS A5, A6 và giải pháp khắc phục

Sau đây là nguyên nhân kỹ thuật và giải pháp khắc phục chi tiết cho 4 nhóm sự cố phần cứng thường gặp nhất.

1. Pan bệnh báo lỗi quá tải (Overload - Err 16.0, Err 16.1) trên Driver và Motor

Sự cố quá tải xuất hiện khi dòng điện qua motor vượt ngưỡng định mức cho phép trong thời gian dài. Màn hình LED trên driver sẽ hiển thị lỗi Err 16.0 hoặc Err 16.1 và lập tức ngắt ngõ ra để bảo vệ an toàn.

Các nguyên nhân cốt lõi gây ra lỗi quá tải bao gồm:

• Kẹt cơ khí hoặc tải trọng quá nặng: Khớp nối, vitme, ray trượt hoặc bạc đạn cơ khí bị kẹt cứng làm tăng tải ma sát lên trục động cơ.
• Hư hỏng bạc đạn và cuộn dây motor: Vòng bi động cơ bị mòn nặng gây lệch tâm rotor hoặc cuộn dây stator bị om nhiệt suy giảm từ trường.
• Hỏng mạch cảm biến dòng trên Driver: Điện trở shunt hoặc IC khuếch đại dòng phản hồi trong bo điều khiển driver bị sai lệch trị số.

Để xử lý triệt để, kỹ thuật viên cần tách trục motor khỏi tải nhằm kiểm tra độ trơn tru cơ khí. Trường hợp cơ khí tốt, chúng tôi tiến hành kiểm tra mạch hồi tiếp dòng và thay linh kiện chuẩn xác.

2. Pan bệnh lỗi mất nguồn, không lên nguồn, tối đen màn hình hiển thị trên Driver

Tình trạng driver hoàn toàn không sáng đèn LED hiển thị hoặc tắt ngấm ngay khi cấp điện là sự cố nghiêm trọng. Hiện tượng này làm gián đoạn toàn bộ quy trình vận hành và mất kết nối điều khiển từ PLC trung tâm.

Các yếu tố kỹ thuật chính dẫn tới tình trạng mất nguồn gồm có:

• Sụt áp nguồn cấp hoặc nổ cầu chì bảo vệ: Nguồn cấp vào chân L1, L2 hoặc nguồn điều khiển L1C, L2C bị mất pha làm đứt cầu chì sơ cấp.
• Hỏng khối chỉnh lưu và tụ lọc DC Bus: Cầu diode chỉnh lưu bị đánh thủng hoặc tụ hóa cao áp bị khô nổ sau thời gian dài làm việc.
• Chết IC nguồn xung PWM và biến áp phụ trợ: Mạch tạo dao động nguồn điều khiển 5V, 15V và 24V bị chập khiến khối vi xử lý không thể khởi động.

Phương án xử lý tại phòng kỹ thuật là cách ly từng tầng mạch nguồn, thay thế IC dao động, phục hồi đường mạch in và kiểm tra cách điện cẩn thận.

3. Pan bệnh Motor Servo rung giật dữ dội, gầm rú mạnh hoặc không quay (Err 21, Err 23)

Hiện tượng động cơ vừa bật servo on đã phát ra tiếng rít lớn, rung lắc mạnh hoặc giật cục từng góc rồi dừng hẳn thường do phản hồi vị trí. Hai mã lỗi phổ biến nhất là lỗi Err 21.0 báo lỗi giao tiếp encoder và lỗi Err 23.0 báo lỗi truyền dữ liệu encoder.

Những nguyên nhân chính gây ra hiện tượng rung giật động cơ:

• Lệch góc pha hoặc hỏng đĩa quang Encoder: Cảm biến quang học đuôi motor bị bám bẩn, nứt vỡ hoặc lệch góc pha ban đầu so với từ trường rotor.
• Đứt cáp hoặc nhiễu đường truyền tín hiệu: Cáp encoder bị đứt ngầm do gập uốn liên tục hoặc mất lớp lưới tiếp địa chống nhiễu.
• Cài đặt thông số Gain và bộ lọc chống rung chưa chuẩn: Hệ số khuếch đại vị trí Pr0.00, Pr0.01 và quán tính tải Pr0.04 bị sai lệch gây hiện tượng cộng hưởng.

Chúng tôi tiến hành căn chỉnh lại góc pha encoder trên thiết bị chuyên dụng, kiểm tra sợi cáp tín hiệu và sử dụng phần mềm PANATERM để Auto-Tuning triệt tiêu hoàn toàn dao động.

4. Pan bệnh bật nguồn nhảy CB, chập cháy nổ tầng công suất IGBT và quá dòng (Err 14)

Khi cấp nguồn cho driver hoặc vừa phát lệnh chạy thì aptomat bị nhảy kèm theo tiếng nổ nhỏ bên trong. Màn hình hiển thị lập tức báo lỗi Err 14.0 cảnh báo dòng điện ngõ ra vượt quá định mức cực đại.

Các nguyên nhân phần cứng gây chập nổ và quá dòng:

• Đánh thủng module công suất IGBT: Module bán dẫn công suất bị chạm chập giữa các cực do quá áp ngược từ tải hoặc ngắn mạch ngõ ra động cơ.
• Hỏng mạch kích góc lái Gate Driver: Các opto cách ly quang tốc độ cao hoặc IC lái chân kích IGBT bị hỏng dẫn tới hiện tượng trùng dẫn.
• Chạm chập cuộn dây động lực Motor: Lớp cách điện cuộn dây stator motor giữa các pha U-V-W hoặc chạm vỏ động cơ sinh ra dòng rò lớn.

Quá trình sửa chữa đòi hỏi phải đo kiểm điện trở cách điện cuộn dây motor, bóc tách module hỏng và thay linh kiện IGBT nguyên bản chịu tải cao.

► Gửi ngay hình ảnh và video qua ZALO hoặc liên hệ Hotline: 0913 506 739 để được kỹ thuật viên hỗ trợ báo giá nhanh!

Bảng tổng hợp mã lỗi Err trên Servo Panasonic MINAS A5, A6 và hướng dẫn kiểm tra

Bảng danh mục dưới đây tổng hợp các mã lỗi Err phổ biến kèm theo nguyên nhân kỹ thuật và giải pháp xử lý.

Quy trình 5 bước sửa chữa Servo Panasonic chuẩn kỹ thuật tại Trần Gia Automation

Quy trình 5 bước nghiêm ngặt tại phòng kỹ thuật giúp xác định chính xác lỗi và đảm bảo an toàn tuyệt đối cho thiết bị.

Mỗi thiết bị khi tiếp nhận đều trải qua quy trình đánh giá toàn diện để khách hàng nắm rõ tình trạng phần cứng trước khi quyết định sửa chữa. Chi tiết các bước thực hiện như sau:

Bước 1 - Tiếp nhận và ghi nhận hiện trạng: Kỹ thuật viên tiếp nhận thiết bị từ khách hàng hoặc chành xe, ghi nhận mã model driver, mã motor và các biểu hiện pan bệnh thực tế.

Bước 2 - Vệ sinh công nghiệp và kiểm tra thực tế: Vệ sinh bo mạch sạch bụi dầu, sử dụng máy hiện sóng Tektronix và đồng hồ Fluke kiểm tra từng linh kiện bán dẫn, điện trở, tụ điện và góc pha encoder.

Bước 3 - Thông báo chi tiết và báo giá minh bạch: Cung cấp hình ảnh, video phân tích linh kiện hư hỏng và gửi phương án sửa chữa tối ưu chi phí mà không phát sinh phụ phí.

Bước 4 - Tiến hành sửa chữa và thay thế linh kiện chính hãng: Thay thế linh kiện công suất, IC nguồn, sửa bo mạch hoặc cân chỉnh đĩa encoder quang, sau đó kết nối phần mềm PANATERM để nạp lại thông số.

Bước 5 - Chạy thử tải thực tế và bàn giao bảo hành: Cho hệ thống chạy thử nghiệm liên tục với tải động cơ trên bàn test chuyên dụng, dán tem bảo hành và bàn giao tận nơi cho khách hàng.

► Xem video: Quy trình kiểm tra và test chạy Servo Panasonic thực tế

Bài viết liên quan: Tham khảo quy trình sửa Servo Panasonic chuyên nghiệp hoặc xem chi tiết dịch vụ sửa chữa biến tần, PLC, Servo toàn quốc.

Vì sao nên chọn Trần Gia Automation để sửa lỗi servo Panasonic?

Trần Gia Automation là đơn vị tiên phong trong lĩnh vực sửa chữa và cung cấp thiết bị tự động hóa công nghiệp uy tín hàng đầu.

Khách hàng hoàn toàn yên tâm khi lựa chọn dịch vụ của chúng tôi nhờ 6 thế mạnh năng lực cốt lõi sau:

1. Nhà nhập khẩu linh kiện chính hãng 100%: Nhập khẩu trực tiếp tấm cảm ứng, panel LCD, bo nguồn và IC bán dẫn đạt chuẩn công nghiệp, hoạt động bền bỉ trong môi trường khắc nghiệt. Kho linh kiện lớn hơn 500 mẫu mã có sẵn, đáp ứng ngay nhu cầu thay thế gấp lấy liền trong 3 giờ.
2. Trang thiết bị đo kiểm phòng kỹ thuật hiện đại: Máy hiện sóng Tektronix (USA), đồng hồ Yokogawa (Japan), thiết bị Fluke (USA) cùng hàng trăm bộ cáp nạp Online đọc và kiểm tra thông số chuẩn xác trước khi bàn giao.
3. Kiểm tra thực tế trước khi báo giá & Bàn giao: Chúng tôi luôn tiến hành kiểm tra chính xác mức độ hư hỏng thực tế của thiết bị trước khi báo giá minh bạch, không phát sinh chi phí phụ. Khách hàng có thể đến kiểm tra thiết bị trực tiếp tại địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP.HCM (Góc Phạm Đăng Giảng và Lê Trọng Tấn).
4. Đội ngũ kỹ thuật hỗ trợ 24/7: Kỹ thuật viên sẵn sàng tư vấn sơ đồ đấu nối, hỗ trợ chuyển đổi chương trình và xử lý sự cố tận tâm qua Hotline 0913 506 739.
5. Chính sách bảo hành uy tín: Bảo hành thiết bị mua mới 12 tháng chính hãng, bảo hành dịch vụ sửa chữa từ 3 đến 6 tháng.
6. Khu vực nhận giao hàng và hỗ trợ kỹ thuật tận nơi: TP. Hồ Chí Minh (Tân Phú, Tân Bình, Bình Tân, Gò Vấp, Thủ Đức, Quận 1, Quận 3, Quận 5, Quận 6, Quận 12, KCN Tân Bình, Vĩnh Lộc, Lê Minh Xuân, Tân Tạo…) và các tỉnh lân cận như Bình Dương, Đồng Nai, Long An, Tây Ninh, Tiền Giang, Cần Thơ, Bà Rịa – Vũng Tàu,…

Câu hỏi thường gặp (FAQ) về dịch vụ sửa Servo Panasonic

Dưới đây là phần giải đáp chi tiết cho những thắc mắc phổ biến nhất của khách hàng khi vận hành servo.

1.Servo Panasonic MINAS A5, A6 thường gặp phải những lỗi gì?

Thiết bị thường gặp các lỗi như quá tải Err 16, quá dòng Err 14, mất nguồn điều khiển Err 11, quá áp Err 12, lỗi truyền thông encoder Err 21 và lỗi motor rung giật không quay.

2.Vì sao motor Servo Panasonic bị rung giật mạnh hoặc gầm rú khi vừa bật nguồn?

Nguyên nhân chủ yếu do lệch góc kích pha encoder, đứt cáp tín hiệu chống nhiễu, bạc đạn động cơ bị rơ mòn hoặc hệ số khuếch đại Gain trong driver chưa được cài đặt tương thích với quán tính tải.

3.Lỗi mất nguồn trên Driver Servo Panasonic có thể tự xử lý tại xưởng được không?

Khách hàng chỉ nên kiểm tra lại điện áp cấp ngõ vào L1, L2, L1C, L2C. Nếu điện áp đủ nhưng driver không lên nguồn thì do hỏng khối nguồn xung hoặc chạm chập bo mạch bên trong, cần mang đến trung tâm chuyên môn để xử lý an toàn.

4.Trần Gia Automation có hỗ trợ sao lưu và cài đặt lại thông số Parameter không?

Có. Đội ngũ kỹ thuật sử dụng cáp kết nối và phần mềm PANATERM chính hãng để đọc, sao lưu toàn bộ thông số từ driver cũ và nạp lại chính xác sang driver mới hoặc sau khi sửa chữa.

5.Thời gian sửa chữa Servo Panasonic tại Trần Gia Automation mất bao lâu?

Đối với các lỗi thông dụng có sẵn linh kiện tại TP.HCM, chúng tôi hỗ trợ sửa chữa lấy liền trong vòng 3 giờ. Với các thiết bị gửi từ tỉnh xa, thời gian kiểm tra và báo giá hoàn tất trong vòng 24 giờ.

6.Chính sách bảo hành sau khi sửa chữa Servo Panasonic như thế nào?

Mọi dịch vụ sửa chữa servo tại Trần Gia Automation đều được bảo hành uy tín từ 3 đến 6 tháng, đồng thời thiết bị thay mới hoàn toàn được bảo hành 12 tháng chính hãng.

7.Ngoài dịch vụ sửa chữa Servo Panasonic, Trần Gia Automation còn cung cấp các dịch vụ nào khác?

• Thiết bị tự động hóa: Biến tần, bộ PLC, màn hình HMI, Servo, Cảm biến...
• Dịch vụ kỹ thuật: Thiết kế, làm tủ điện và lập trình.
• Dịch vụ sửa chữa bảo trì: Sửa chữa biến tần, PLC, HMI, Servo, máy móc thiết bị công nghiệp...

► Gửi ngay hình ảnh và video qua ZALO hoặc liên hệ Hotline: 0913 506 739 để được kỹ thuật viên hỗ trợ báo giá nhanh!

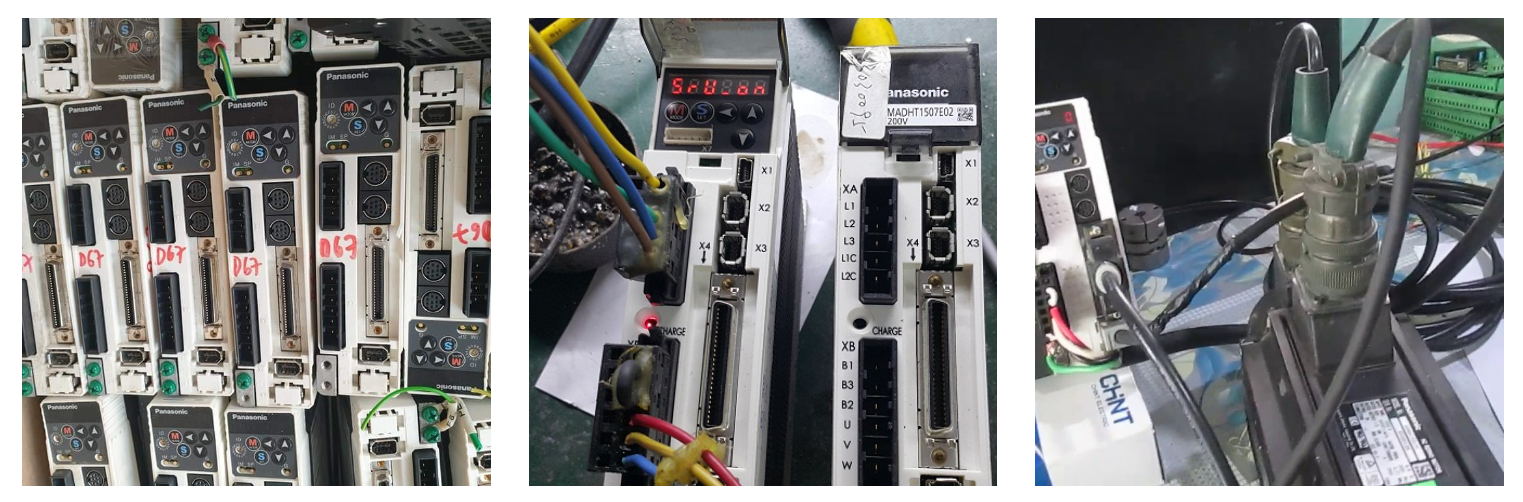

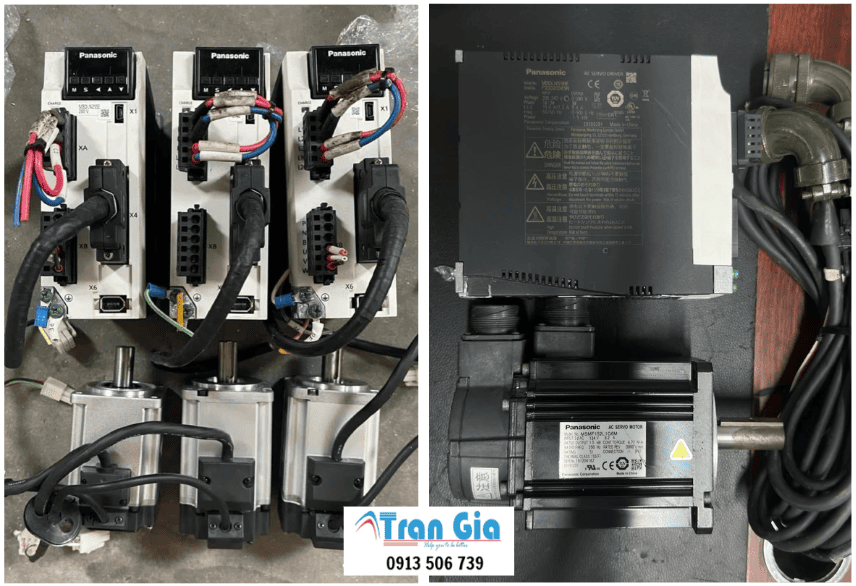

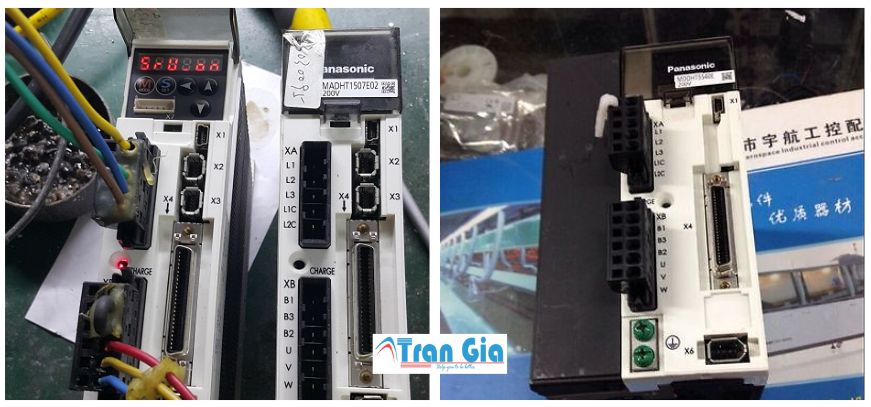

Một số hình ảnh sửa chữa motor servo Panasonic tại trung tâm
