Sửa Servo Chạy Sai Vị Trí Lấy Ngay Trong Ngày

Sửa Lỗi Servo Chạy Sai Vị Trí Lấy Ngay Trong Ngày

Servo chạy sai vị trí khi hệ thống máy móc ngắt dừng không đúng tọa độ gia công là sự cố phức tạp được Trần Gia Automation khắc phục triệt để trong 3 giờ.

Chúng tôi tiến hành kiểm tra thực tế trước khi báo giá minh bạch và bảo hành từ 3 - 6 tháng. Hotline: 0913 506 739.

Hiện tượng servo chạy sai vị trí và các dấu hiệu nhận biết thực tế

Trong quá trình vận hành tự động hóa, sự cố sai lệch tọa độ dừng có thể diễn ra dưới nhiều hình thức khác nhau khiến sản phẩm đầu ra bị lệch kích thước hoặc hỏng hóc cơ cấu gia công.

Các dấu hiệu nhận biết thực tế tại xưởng:

• Sai số tích lũy tăng dần theo thời gian: Máy hoạt động càng lâu thì khoảng cách lệch vị trí càng mở rộng, vị trí dừng gia công bị trôi dần qua từng chu kỳ.
• Lệch vị trí gốc Zero sau khi khởi động lại: Mỗi lần ngắt nguồn điện bật lại, tọa độ tham chiếu về điểm gốc (Home) bị lệch sai hàng milimét.
• Motor bị rung lắc hoặc khựng nhẹ khi dừng ngõ ra: Động cơ không chốt định vị vững chắc khi tới vị trí đích, phát ra tiếng kêu tạch tạch rơ lắc cơ khí.

Phân biệt lỗi do phần cứng động cơ và lỗi hệ thống ngoại cảnh:

• Lỗi do bản thân motor/driver: Hỏng cuộn dây stator, rò tụ điện bo công suất hoặc cháy đĩa quang Encoder làm mất xung phản hồi.
• Lỗi hệ thống ngoại cảnh: Trượt khớp nối cơ khí, rơ lắc trục vít me bi, nhiễu điện từ trên cáp phát xung điều khiển từ PLC hoặc sai tỷ số truyền điện tử.

5 Nguyên nhân phổ biến khiến servo chạy sai vị trí không nằm ở động cơ

Qua đo kiểm thực tế tại phòng Lab và khắc phục sự cố tận nơi, kỹ thuật viên Trần Gia Automation ghi nhận 5 nguyên nhân cốt lõi ngoài động cơ làm hệ thống ngắt chạy sai tọa độ:

1. Servo chạy sai vị trí do lỏng khớp nối cơ khí và rơ lắc trục vít me

• Hiện tượng: Màn hình Driver báo động cơ đã quay đủ số vòng xung theo lệnh, nhưng bàn máy cơ khí thực tế lại chưa tới hoặc chạy vượt quá vị trí cần dừng.
• Nguyên nhân: Khớp nối mềm (Coupling) kết nối cốt motor với trục vít me bị nới lỏng ốc siết, mòn cao su giảm chấn hoặc ổ đỡ vòng bi hai đầu vít me bị rơ lắc cơ khí (Backlash).
• Phương án khắc phục: Kiểm tra lại lực siết ốc khóa chốt ca-mét, thay cụm khớp nối cơ khí mới và căn chỉnh độ rơ của đai ốc vít me bi.

2. Servo chạy sai vị trí do nhiễu xung tín hiệu điều khiển từ PLC

• Hiện tượng: Tọa độ gia công bị sai lệch ngẫu nhiên, lúc chạy đúng lúc chạy sai không theo một chu kỳ cố định nào.
• Nguyên nhân: Dây cáp phát xung tín hiệu (Pulse/Direction) từ PLC nối về Driver không có bọc lưới chống nhiễu (Shielded), đi chung máng dây với cáp động lực 380V của biến tần hoặc không tiếp địa đúng kỹ thuật làm Driver đọc thừa/thiếu xung.
• Phương án khắc phục: Thay thế tuyến cáp phát xung bọc lưới kim loại chống nhiễu chuyên dụng, đi đường dây tín hiệu riêng biệt và nối đất chắc chắn vỏ tủ điện.

3. Servo chạy sai vị trí do sụt áp pin nuôi bộ nhớ encoder tuyệt đối

• Hiện tượng: Khi máy vận hành liên tục thì chạy đúng vị trí, nhưng cứ ngắt nguồn qua đêm bật lại là tọa độ gốc Zero bị trôi trượt hẳn sang vị trí khác.
• Nguyên nhân: Khối pin nuôi bộ nhớ Multi-turn trên Encoder tuyệt đối (Absolute Encoder) bị sụt áp dưới mức 2.7VDC hoặc hỏng mạch lưu trữ dữ liệu đuôi motor.
• Phương án khắc phục: Tiến hành đo kiểm điện áp pin, thay thế khối pin Lithium chính hãng mới và thiết lập lại tham chiếu điểm gốc Homing.

4. Servo chạy sai vị trí do cài đặt sai tỷ số truyền hộp số điện tử

• Hiện tượng: Động cơ di chuyển theo tỷ lệ sai số cố định (ví dụ phát lệnh đi 100mm nhưng máy chỉ chạy đúng 50mm hoặc 200mm).
• Nguyên nhân: Cài đặt thông số tỷ số truyền hộp số điện tử (Electronic Gear Ratio - P1-44/P1-45 trên Delta, Pr0.08 trên Panasonic, PA06/PA07 trên Mitsubishi) không khớp với bước ren vít me hoặc đường kính puly thực tế.
• Phương án khắc phục: Tính toán lại chính xác số xung/vòng quay tương ứng với bước cơ khí thực tế và nạp lại thông số cài đặt chuẩn cho Driver.

5. Servo chạy sai vị trí do sai lệch hệ số khuếch đại PID Gain và trôi điểm Offset

• Hiện tượng: Động cơ phản ứng chần chừ, bị vọt dốc vượt quá tọa độ đích (Overshoot) hoặc đáp ứng chậm làm trôi vị trí bám đuổi.
• Nguyên nhân: Hệ số khuếch đại vị trí (Position Gain) và hệ số tích phân (Speed Integral Gain) trên Driver bị cài đặt quá thấp hoặc bị trôi điểm Offset điện áp ngõ vào analog.
• Phương án khắc phục: Thực hiện lại quy trình Auto-tuning hoặc Manual tuning chỉnh tay hệ số Gain PID trên phần mềm cấu hình hãng và căn chỉnh lại điểm Offset Zero.

Bảng tra cứu mã lỗi vị trí trên driver và hướng khắc phục

Dưới đây là bảng tổng hợp các mã lỗi sai số vị trí (Position Error Alarm) phổ biến trên các bộ điều khiển Driver và hướng khắc phục tại Trần Gia Automation:

Gửi ngay hình ảnh và video qua ZALO hoặc liên hệ Hotline: 0913 506 739 để được kỹ thuật viên hỗ trợ báo giá nhanh!

Hướng dẫn 4 bước tự kiểm tra sai số tọa độ và chạy test không tải tại xưởng

Khách hàng có thể thực hiện 4 bước chẩn đoán nhanh tại xưởng để xác định nguyên nhân sai số thuộc về phần cơ hay phần điện:

• Bước 1 - Tháo rời motor chạy test không tải: Tách rời cốt động cơ ra khỏi khớp nối cơ khí đĩa đai/vít me, phát lệnh chạy thử độc lập. Nếu motor chạy dừng chính xác 100% thì nguyên nhân chắc chắn nằm ở cơ cấu cơ khí.

• Bước 2 - Kiểm tra vạch dấu khớp nối cơ khí: Đánh dấu một vạch thẳng nối liền giữa trục motor và khớp nối coupling, cho máy chạy vài chu kỳ rồi kiểm tra xem vạch dấu có bị trượt lệch nhau không.

• Bước 3 - Đo kiểm điện áp pin lưu Encoder: Dùng đồng hồ VOM đo điện áp hai cực khối pin nuôi Encoder đuôi motor, đảm bảo điện áp duy trì ổn định từ 3.0V đến 3.6VDC.

• Bước 4 - So sánh số xung lệnh và xung phản hồi: Truy cập vào menu giám sát (Monitor) trên Driver để so sánh giá trị xung lệnh nhận từ PLC và xung phản hồi thực tế từ Encoder truyền về.

Hướng dẫn Auto-Tuning cân chỉnh thông số Gain trên Driver chuyên sâu

Khi phần cơ khí và dây cáp tín hiệu đã đảm bảo chuẩn xác, việc tối ưu hóa hệ số Gain PID trên phần mềm Driver sẽ giúp triệt tiêu hoàn toàn độ trễ vị trí:

Sử dụng phần mềm cấu hình chuyên dụng của hãng:

• Panasonic: Sử dụng phần mềm PANATERM để thực hiện quy trình Real-time Auto-tuning.
• Yaskawa: Sử dụng phần mềm SigmaWin+ thực hiện quy trình Autotuning mà không cần tháo tải.
• Mitsubishi: Sử dụng phần mềm MR Configurator2 chỉnh tham số Auto-tuning Gain và Model Adaptive Control.

Quy trình điều chỉnh hệ số Gain: Tăng dần hệ số Position Loop Gain (KPB) cho đến khi động cơ đáp ứng nhanh nhưng chưa xuất hiện tiếng rầm rầm hoặc rung lắc khi chốt vị trí dừng.

Trần Gia Automation - Chuyên phục hồi sự cố servo chạy sai vị trí các dòng thương hiệu hàng đầu

Trần Gia Automation sở hữu bề dày kinh nghiệm xử lý triệt để sự cố sai lệch tọa độ cho tất cả các thương hiệu thiết bị tự động hóa uy tín trên thị trường:

• Sửa servo Yaskawa chạy sai vị trí (Sigma II, Sigma V, Sigma 7 series): Xử lý dứt điểm hiện tượng trôi điểm Zero, sụt áp pin tuyệt đối trên driver SGDV, SGD7S và căn chỉnh đĩa quang chính xác.

• Sửa servo Mitsubishi chạy sai vị trí (MR-J2S, MR-J3, MR-J4 series): Khắc phục lỗi sai số tọa độ trên dòng MR-J3, MR-J4, xử lý nhiễu truyền thông SSCNET và phục hồi mạch đếm xung cao tốc.

• Sửa servo Panasonic chạy sai vị trí (MINAS A4, A5, A6 series): Xử lý triệt để hiện tượng chạy không tới vị trí gia công trên dòng MINAS A5, A6, tính toán lại tỷ số truyền điện tử chuẩn xác.

• Sửa servo Delta chạy sai vị trí (ASDA-A2, ASDA-B2 series): Khắc phục sự cố trôi tọa độ trên dòng ASDA-A2, ASDA-B2, thay thế pin lưu vị trí và sửa bo mạch đọc tín hiệu Encoder.

• Sửa servo Siemens chạy sai vị trí (SIMOTICS, SINAMICS series): Phục hồi độ chính xác tuyệt đối cho các dòng Sinamics S120, Simotics S-1FL6, xử lý nhiễu tín hiệu truyền thông DRIVE-CLiQ chuyên nghiệp.

Quy trình 5 bước tiếp nhận và căn chỉnh servo motor chuyên nghiệp tại Trần Gia

Đội ngũ kỹ thuật viên Trần Gia Automation áp dụng quy trình kiểm soát chất lượng 5 bước minh bạch nhằm đảm bảo khôi phục 100% độ chính xác cho thiết bị:

• Bước 1 - Tiếp nhận và khảo sát thông số: Ghi nhận thực tế hiện tượng sai số tọa độ từ Khách hàng, kiểm tra ngoại quan cuộn dây và giắc cắm tín hiệu.

• Bước 2 - Đo kiểm chuyên sâu tại phòng kỹ thuật: Kỹ thuật viên sử dụng máy hiện sóng Tektronix (USA), đồng hồ Yokogawa (Japan), Fluke (USA) để phân tích dạng sóng xung phát và kiểm tra bo mạch.

• Bước 3 - Báo nguyên nhân và chi phí minh bạch: Chúng tôi luôn tiến hành kiểm tra chính xác mức độ hư hỏng thực tế của thiết bị trước khi báo giá minh bạch, không phát sinh chi phí phụ.

• Bước 4 - Khắc phục sự cố và căn chỉnh tọa độ: Tiến hành thay thế linh kiện bo mạch hỏng, thay đĩa quang Encoder và sử dụng thiết bị chuyên dụng để hiệu chỉnh góc pha chuẩn 100%.

• Bước 5 - Test chạy thử nghiệm và bàn giao: Cho động cơ chạy mô phỏng tải thực tế trong 60 phút, kiểm tra độ chính xác điểm dừng gia công, dán tem bảo hành 3 - 6 tháng và bàn giao cho Khách hàng.

Vì sao nên chọn Trần Gia Automation khi servo chạy sai vị trí?

Lựa chọn dịch vụ tại Trần Gia Automation mang lại giải pháp tiết kiệm chi phí và sự an tâm tuyệt đối nhờ 6 thế mạnh nổi bật:

• Nhà nhập khẩu linh kiện chính hãng 100%: Chúng tôi nhập khẩu trực tiếp đĩa quang Encoder, IC đếm xung, bo mạch công suất đạt chuẩn công nghiệp. Kho linh kiện lớn hơn 500 mẫu mã có sẵn, đáp ứng ngay nhu cầu thay thế lấy liền trong 3 giờ.

• Trang thiết bị đo kiểm phòng kỹ thuật hiện đại: Trang bị máy hiện sóng Tektronix (USA), đồng hồ Yokogawa (Japan), dụng cụ Fluke (USA) cùng hàng trăm bộ cáp nạp Online đọc và kiểm tra thông số chuẩn xác trước khi bàn giao.

• Kiểm tra thực tế trước khi báo giá: Chúng tôi luôn tiến hành kiểm tra chính xác mức độ hư hỏng thực tế của thiết bị trước khi báo giá minh bạch, không phát sinh chi phí phụ. Khách hàng có thể đến kiểm tra thiết bị trực tiếp tại địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP.HCM (Góc Phạm Đăng Giảng và Lê Trọng Tấn).

• Đội ngũ kỹ thuật hỗ trợ 24/7: Kỹ thuật viên sẵn sàng tư vấn sơ đồ đấu nối, hỗ trợ cài đặt thông số tỷ số truyền qua Hotline 0913 506 739.

• Chính sách bảo hành uy tín: Áp dụng chính sách bảo hành thiết bị mua mới 12 tháng chính hãng, bảo hành dịch vụ sửa chữa từ 3 đến 6 tháng.

• Khu vực nhận giao hàng và hỗ trợ kỹ thuật tận nơi: Phục vụ tận nơi tại TP.HCM (Tân Phú, Tân Bình, Bình Tân, Gò Vấp, Thủ Đức, Quận 1, Quận 3, Quận 5, Quận 6, Quận 12, KCN Tân Bình, Vĩnh Lộc, Lê Minh Xuân, Tân Tạo…) và các tỉnh lân cận (Bình Dương, Đồng Nai, Long An, Tây Ninh, Tiền Giang, Cần Thơ, Bà Rịa - Vũng Tàu…).

Câu hỏi thường gặp khi servo chạy sai vị trí (FAQ)

Dưới đây là giải đáp chi tiết cho các câu hỏi phổ biến của Khách hàng khi hệ thống servo chạy sai vị trí:

1. Chi phí căn chỉnh và sửa chữa servo chạy sai vị trí tại Trần Gia Automation được tính như thế nào?
Trần Gia Automation áp dụng chính sách giá minh bạch cho dịch vụ phục hồi và căn chỉnh servo chạy sai vị trí. Chi phí được tính toán dựa trên mức độ hư hỏng phần cứng thực tế, linh kiện cần thay thế và độ phức tạp của thông số cài đặt sau khi kiểm tra phòng Lab.

2. Thời gian khắc phục sự cố servo chạy sai vị trí mất bao lâu?
Đối với các lỗi sụt áp pin, sai thông số cài đặt hoặc hỏng IC đếm xung thông dụng có sẵn linh kiện, thời gian xử lý hoàn tất trong 2 đến 3 giờ lấy liền tại xưởng.

3. Căn chỉnh góc pha Encoder servo chạy sai vị trí có đảm bảo chính xác 100% không?
Có. Chúng tôi sử dụng máy hiện sóng Tektronix (USA) chuyên dụng để đo dạng sóng tín hiệu và căn chỉnh góc pha điểm Zero chuẩn xác tuyệt đối như thiết bị mới.

4. Thời gian bảo hành dịch vụ căn chỉnh servo chạy sai vị trí là bao lâu?
Tất cả các dịch vụ căn chỉnh và sửa chữa servo motor tại Trần Gia Automation đều được bảo hành uy tín từ 3 đến 6 tháng.

5. Khách hàng ở tỉnh xa gửi servo chạy sai vị trí về sửa bằng cách nào?
Khách hàng đóng gói chống xốc cẩn thận và gửi qua chành xe hoặc bưu điện về địa chỉ: 703/13 Đường Lê Trọng Tấn, P. Bình Hưng Hòa, Q. Bình Tân, TP.HCM, ghi rõ Hotline: 0913 506 739.

6. Ngoài dịch vụ sửa servo, Trần Gia Automation còn cung cấp các dịch vụ nào khác?
Bên cạnh dịch vụ sửa chữa servo motor, Trần Gia Automation còn cung cấp hệ sinh thái giải pháp tự động hóa toàn diện bao gồm:

• Thiết bị tự động hóa: Biến tần, PLC, HMI, AC Servo, Cảm biến...

• Dịch vụ kỹ thuật: Thiết kế hệ thống điều khiển, làm tủ điện và lập trình PLC/HMI/Servo.

• Dịch vụ sửa chữa bảo trì: Sửa chữa biến tần, PLC, HMI, Servo, máy móc thiết bị công nghiệp...

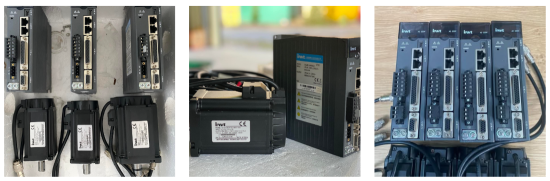

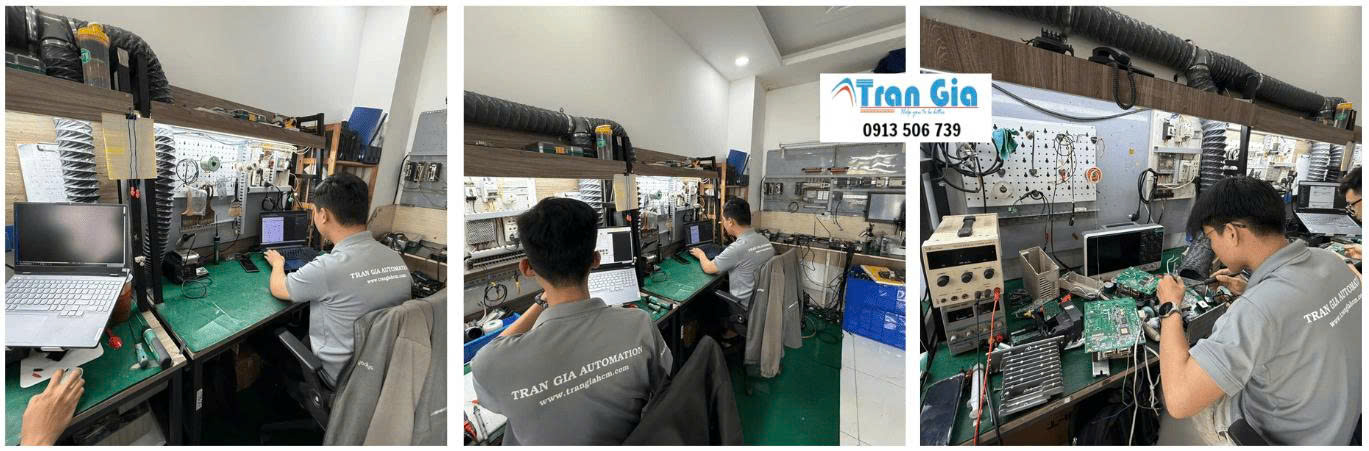

Một số hình ảnh sửa chữa servo tại Trần Gia Automation

Dưới đây là một số hình ảnh thực tế ghi nhận quá trình đo kiểm phòng kỹ thuật, thay thế linh kiện và test chạy tải servo motor tại Trần Gia Automation:
