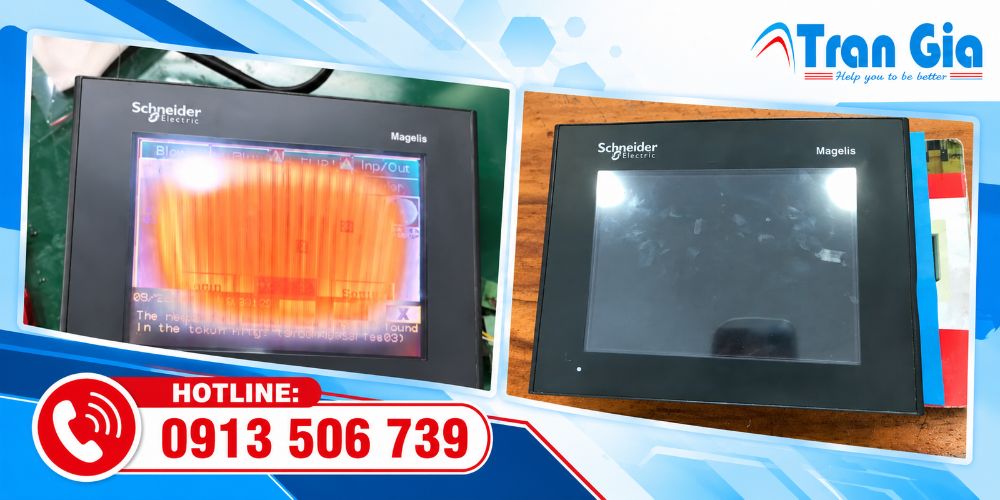

Sửa Màn hình Schneider Lỗi Mờ Màn hình, Bị Ố Tối Màn hình, Màn hình Bị Sọc

 HOTLINE: 0913 506 739

Sửa Màn hình Schneider Lỗi Mờ Màn hình, Sửa Màn hình Bị Ố Tối Màn hình, Màn hình Bị Sọc là nhu cầu thường gặp khi HMI Schneider đã hoạt động trong thời gian dài trên máy móc và dây chuyền công nghiệp. Từ tình trạng hình ảnh giảm độ sáng, xuất hiện vùng ố, loang màu cho đến các đường sọc ngang dọc trên LCD, những lỗi này đều có thể làm người vận hành khó theo dõi thông số và thao tác điều khiển. Trần Gia Automation hỗ trợ kiểm tra, xác định nguyên nhân và sửa chữa HMI Schneider dựa trên tình trạng thực tế của từng thiết bị.

Không phải mọi trường hợp màn hình bị tối, mờ hay sọc đều bắt nguồn từ LCD. Nguồn cấp, đèn nền, cáp tín hiệu, đầu nối và bo mạch điều khiển cũng có thể tạo ra những biểu hiện tương tự. Vì vậy, một quy trình chẩn đoán đúng sẽ giúp kỹ thuật viên khoanh vùng lỗi trước khi lựa chọn linh kiện cần xử lý.















Màn hình Schneider bị lỗi có ảnh hưởng thế nào đến máy sản xuất?

Trong một hệ thống tự động hóa, HMI thường là nơi người vận hành quan sát trạng thái máy, nhập thông số, theo dõi cảnh báo và thực hiện các thao tác điều khiển. Khi màn hình bắt đầu bị mờ hoặc tối, việc đọc thông tin trên giao diện sẽ trở nên khó khăn.

Nếu LCD xuất hiện nhiều vùng ố hoặc loang màu, một số thông số có thể bị che khuất. Người vận hành phải nhìn gần hoặc thay đổi góc quan sát mới nhận biết được nội dung.

Với lỗi sọc màn hình, mức độ ảnh hưởng phụ thuộc vào vị trí và mật độ đường sọc. Một vài đường nhỏ có thể chưa làm mất hoàn toàn khả năng quan sát, nhưng nếu sọc xuất hiện dày hoặc phủ lên khu vực hiển thị quan trọng, việc vận hành máy sẽ khó khăn hơn.

Đặc biệt, nếu màn hình bị tối hoặc mất hình đột ngột, người vận hành có thể không quan sát được cảnh báo của PLC, thông số sản xuất hoặc trạng thái máy. Điều này có thể làm tăng thời gian xử lý khi thiết bị phát sinh sự cố.

Vì vậy, khi HMI bắt đầu xuất hiện dấu hiệu bất thường, nên kiểm tra sớm thay vì tiếp tục sử dụng cho đến khi màn hình mất hoàn toàn khả năng hiển thị.

Những biểu hiện thường gặp trên HMI Schneider

Màn hình Schneider có thể gặp nhiều dạng lỗi hiển thị khác nhau. Việc phân loại biểu hiện ban đầu giúp quá trình kiểm tra đi đúng hướng.

Một số thiết bị xuất hiện hiện tượng mờ màn hình. Hình ảnh vẫn còn nhưng chữ, số và biểu tượng không còn sắc nét hoặc độ sáng giảm rõ rệt.

Trường hợp màn hình bị tối thường có biểu hiện ánh sáng nền rất yếu hoặc không còn ánh sáng. Một số HMI vẫn có hình ảnh nhưng người dùng chỉ nhìn thấy khi có nguồn sáng chiếu trực tiếp vào.

Với màn hình bị ố, LCD có thể xuất hiện những vùng màu không đồng đều. Khu vực bị ảnh hưởng có thể có màu nhạt hơn, đậm hơn hoặc loang sang vùng xung quanh.

Màn hình bị sọc thường xuất hiện dưới dạng đường ngang, đường dọc hoặc các vùng hình ảnh bị biến dạng. Sọc có thể cố định hoặc thay đổi tùy trạng thái của thiết bị.

Ngoài ra, HMI còn có thể xuất hiện:

• Hình ảnh nhấp nháy.

• Màn hình sáng không đều.

• LCD có vùng tối cục bộ.

• Hình ảnh bị biến dạng.

• Màn hình sáng lúc đầu rồi tối.

• LCD mất hình nhưng HMI vẫn có dấu hiệu hoạt động.

• Màn hình hiển thị sai màu.

• Lỗi xuất hiện khi thiết bị nóng lên.

Mỗi biểu hiện có thể liên quan đến một khu vực phần cứng khác nhau.

Các nguyên nhân cần kiểm tra khi màn hình Schneider bị mờ, ố hoặc sọc

Để sửa đúng lỗi, trước tiên cần xác định những bộ phận nào có khả năng gây ra hiện tượng.

LCD xuống cấp theo thời gian

Tấm nền LCD phải hoạt động liên tục trong nhiều giờ, đặc biệt trên các dây chuyền sản xuất. Sau thời gian dài, chất lượng hiển thị có thể giảm.

Biểu hiện thường thấy là độ tương phản kém, màu sắc không còn đồng đều hoặc hình ảnh xuất hiện các vùng bất thường.

Hướng khắc phục: kiểm tra trực tiếp chất lượng hình ảnh và đánh giá tình trạng LCD. Nếu tấm nền đã hư hoặc xuống cấp nghiêm trọng, có thể xem xét thay LCD tương thích với thiết bị.

Đèn nền không còn đủ độ sáng

Đây là nguyên nhân cần lưu ý khi màn hình vẫn có hình nhưng rất tối.

Đèn nền bị suy giảm khiến người dùng cảm giác LCD bị hỏng, mặc dù phần tạo hình ảnh bên trong vẫn có thể đang hoạt động.

Hướng khắc phục: kiểm tra đèn nền và mạch cấp nguồn cho hệ thống chiếu sáng. Nếu xác định đèn nền bị lỗi, có thể xử lý hoặc thay thế bộ phận phù hợp.

Cáp LCD bị lỏng hoặc tiếp xúc kém

Cáp truyền tín hiệu giữa LCD và bo mạch có thể bị ảnh hưởng bởi rung động, nhiệt độ hoặc quá trình tháo lắp.

Khi kết nối không tốt, màn hình có thể bị sọc, chớp hình hoặc mất hình từng lúc.

Hướng khắc phục: kiểm tra cáp và đầu nối, xác định tình trạng tiếp xúc. Nếu cáp không còn đảm bảo, cần thay loại phù hợp với HMI.

Mạch nguồn hoạt động không ổn định

Nguồn điện không ổn định có thể ảnh hưởng trực tiếp đến phần hiển thị. HMI có thể sáng yếu, chớp tắt hoặc mất hình.

Hướng khắc phục: kiểm tra nguồn đầu vào và các đường điện áp liên quan. Nếu phát hiện bất thường, cần xử lý mạch nguồn trước khi kết luận LCD bị hỏng.

Bo mạch điều khiển hiển thị gặp lỗi

Bo mạch bên trong HMI có nhiệm vụ xử lý và truyền tín hiệu đến màn hình. Khi một linh kiện hoặc khu vực trên board gặp vấn đề, hình ảnh có thể bị sọc hoặc mất hiển thị.

Hướng khắc phục: kiểm tra các đường nguồn, tín hiệu và linh kiện liên quan trên bo mạch. Phương án sửa cần dựa trên cấu trúc cụ thể của từng dòng HMI Schneider.

HMI hoạt động trong môi trường nhiệt độ cao

Nhiệt độ cao kéo dài có thể ảnh hưởng đến tuổi thọ linh kiện điện tử. Một số lỗi chỉ xuất hiện khi HMI nóng lên.

Ví dụ, lúc mới bật máy màn hình hiển thị bình thường nhưng sau vài giờ vận hành bắt đầu tối hoặc xuất hiện sọc.

Hướng khắc phục: kiểm tra điều kiện lắp đặt, nhiệt độ xung quanh và khả năng tản nhiệt. Nếu lỗi vẫn xuất hiện khi thiết bị nóng, cần kiểm tra phần cứng chuyên sâu hơn.

Cách xử lý khi màn hình Schneider bị tối nhưng vẫn còn hình

Đây là một trong những trường hợp không nên vội thay LCD.

Nếu nội dung vẫn còn nhưng ánh sáng rất yếu, cần xác định hệ thống đèn nền có hoạt động bình thường hay không.

Một cách nhận biết là quan sát nội dung trên màn hình dưới nguồn sáng bên ngoài. Nếu vẫn có thể nhận biết hình ảnh nhưng màn hình gần như không phát sáng, cần ưu tiên kiểm tra đèn nền và mạch cấp cho đèn nền.

Nếu độ sáng giảm không đều giữa các khu vực, cần đánh giá cả hệ thống chiếu sáng và tấm nền.

Trong trường hợp màn hình tối xuất hiện sau khi HMI hoạt động nóng, cần kiểm tra thêm nguồn và các linh kiện có khả năng thay đổi trạng thái theo nhiệt độ.

Sau khi xác định được nguyên nhân, mới lựa chọn sửa mạch, xử lý đèn nền hoặc thay phần hiển thị nếu cần.

Xử lý màn hình Schneider bị ố và loang màu

Màn hình bị ố thường khiến hình ảnh không còn đồng đều. Những vùng màu bất thường có thể xuất hiện ở trung tâm, cạnh màn hình hoặc một khu vực cố định.

Nếu vùng ố chỉ ảnh hưởng đến khả năng hiển thị nhưng các chức năng khác vẫn hoạt động, cần đánh giá tình trạng tấm LCD.

Môi trường nhiệt độ cao, thời gian sử dụng lâu và điều kiện làm việc không phù hợp có thể góp phần làm chất lượng hiển thị giảm.

Trong trường hợp vùng ố đi kèm sọc hoặc mất hình, cần kiểm tra thêm cáp tín hiệu và bo mạch.

Hướng khắc phục: xác định vùng ảnh hưởng và kiểm tra tấm nền. Nếu LCD đã xuống cấp, có thể cân nhắc thay phần hiển thị tương thích thay vì thay toàn bộ HMI, tùy từng model và khả năng sửa chữa.

Màn hình Schneider bị sọc: nguyên nhân và hướng xử lý

Lỗi sọc là dạng lỗi khá dễ nhận biết nhưng nguyên nhân không phải lúc nào cũng giống nhau.

Nếu sọc xuất hiện cố định tại một vị trí và không thay đổi, cần kiểm tra tình trạng LCD.

Nếu sọc thay đổi khi cáp hoặc đầu nối có sự tác động, cần kiểm tra đường kết nối.

Nếu màn hình xuất hiện nhiều sọc cùng lúc và hình ảnh bị biến dạng, cần kiểm tra thêm mạch điều khiển.

Ngoài ra, sọc có thể xuất hiện do tín hiệu không ổn định hoặc các linh kiện trên board gặp vấn đề.

Hướng xử lý: bắt đầu từ cáp và đầu nối, sau đó kiểm tra nguồn và mạch điều khiển trước khi kết luận LCD hư. Cách làm này giúp hạn chế thay LCD khi nguyên nhân thực tế chỉ nằm ở kết nối.

Quy trình kiểm tra HMI Schneider trước khi sửa chữa

Một quy trình kiểm tra có hệ thống sẽ giúp hạn chế việc thay linh kiện theo phán đoán.

Ghi nhận tình trạng màn hình

Xác định rõ HMI bị mờ, tối, ố, sọc hay mất hình. Ghi nhận thời điểm lỗi xuất hiện.

Kiểm tra nguồn cấp

Kiểm tra nguồn tại đầu vào HMI. Nếu nguồn không ổn định, cần xử lý nguồn trước.

Kiểm tra hình ảnh

Quan sát toàn bộ LCD để xác định vùng ảnh hưởng và mức độ lỗi.

Kiểm tra đèn nền

Nếu có hình nhưng tối, kiểm tra hệ thống chiếu sáng phía sau LCD.

Kiểm tra cáp và đầu nối

Kiểm tra các kết nối giữa LCD và bo mạch. Đây là bước đặc biệt quan trọng với lỗi sọc hoặc chập chờn.

Kiểm tra bo mạch

Nếu những phần trên bình thường, cần kiểm tra mạch điều khiển và các linh kiện liên quan.

Kiểm tra thực tế sau sửa

HMI cần được chạy thử ở trạng thái bình thường và theo dõi trong một khoảng thời gian phù hợp.

Bảng nguyên nhân và hướng khắc phục màn hình Schneider

Nguyên nhân	Dấu hiệu thường gặp	Hướng khắc phục
Đèn nền yếu	Hình ảnh tối, khó quan sát	Kiểm tra và xử lý đèn nền
LCD xuống cấp	Mờ, ố, loang màu	Đánh giá và thay LCD khi cần
Cáp tín hiệu lỗi	Sọc, mất hình, chập chờn	Kiểm tra cáp và đầu nối
Nguồn không ổn định	Tối, chớp, mất hình	Kiểm tra nguồn cấp
Mạch điều khiển lỗi	Sọc hoặc biến dạng hình ảnh	Kiểm tra bo mạch
Nhiệt độ cao	Lỗi xuất hiện khi nóng	Kiểm tra tản nhiệt
Đầu nối oxy hóa	Hình ảnh không ổn định	Xử lý tiếp điểm
LCD hư	Mất hoặc biến dạng hình ảnh	Đánh giá khả năng thay LCD

Có nên thay mới khi màn hình Schneider bị lỗi?

Không phải trường hợp nào cũng cần thay toàn bộ HMI.

Nếu lỗi chỉ nằm ở đèn nền, cáp tín hiệu, nguồn hoặc một số linh kiện trên bo mạch, sửa chữa có thể giúp khôi phục thiết bị.

Nếu LCD bị hư nhưng phần điều khiển vẫn hoạt động tốt, có thể đánh giá phương án thay phần hiển thị phù hợp.

Trong khi đó, nếu thiết bị đã xuống cấp ở nhiều bộ phận, cần so sánh tình trạng thực tế trước khi lựa chọn sửa hoặc thay.

Đối với máy sản xuất, HMI thường đã được cấu hình và kết nối với PLC. Vì vậy, thay thiết bị mới có thể phát sinh thêm công việc liên quan đến chương trình và cấu hình.

Việc kiểm tra khả năng sửa chữa HMI hiện tại trước khi thay mới là một bước đáng cân nhắc.

Kiểm tra cảm ứng và giao tiếp sau khi sửa màn hình

Một HMI không chỉ cần hiển thị sáng rõ mà còn phải đảm bảo khả năng thao tác.

Sau khi sửa phần LCD hoặc đèn nền, cần kiểm tra cảm ứng trên nhiều vị trí. Các nút điều khiển thường xuyên sử dụng phải phản hồi chính xác.

Tiếp theo kiểm tra giao tiếp với PLC hoặc hệ thống điều khiển. Các thông số trên màn hình cần cập nhật đúng theo trạng thái máy.

Nếu HMI trước đó có lỗi chập chờn, nên chạy thử đủ lâu để kiểm tra khả năng tái diễn.

Đặc biệt, nếu màn hình từng bị tối hoặc mất hình khi nóng, nên theo dõi thiết bị trong điều kiện hoạt động tương tự thực tế.

Trần Gia Automation nhận sửa màn hình Schneider bị mờ, ố tối, sọc

Trần Gia Automation nhận kiểm tra và sửa chữa HMI Schneider gặp các lỗi liên quan đến màn hình và phần hiển thị trong hệ thống tự động hóa công nghiệp.

Các tình trạng thường gặp gồm màn hình Schneider bị mờ, màn hình bị tối, LCD bị ố, loang màu, màn hình bị sọc, mất hình, chớp sáng và hiển thị không ổn định.

Tùy từng trường hợp, kỹ thuật viên sẽ kiểm tra nguồn, đèn nền, LCD, cáp tín hiệu, đầu nối và bo mạch điều khiển để xác định nguyên nhân. Việc khoanh vùng lỗi trước khi sửa giúp hạn chế tình trạng thay toàn bộ HMI khi vấn đề chỉ nằm ở một bộ phận.

Sau khi xử lý, thiết bị cần được kiểm tra lại độ sáng, chất lượng hình ảnh, cảm ứng và khả năng giao tiếp với PLC trước khi đưa vào vận hành.

Câu hỏi thường gặp

Màn hình Schneider bị tối nhưng vẫn nhìn thấy hình ảnh thì nguyên nhân thường nằm ở đâu?

Có thể liên quan đến đèn nền hoặc mạch cấp cho đèn nền. Tuy nhiên cần kiểm tra thực tế để phân biệt với lỗi LCD.

Màn hình Schneider bị sọc có nhất thiết phải thay LCD không?

Không. Sọc có thể liên quan đến cáp, đầu nối hoặc mạch điều khiển. Cần kiểm tra các khu vực này trước khi kết luận LCD hỏng.

Màn hình Schneider bị ố có sửa được không?

Tùy mức độ. Nếu phần hiển thị bị xuống cấp, có thể đánh giá phương án thay LCD tương thích. Nếu nguyên nhân nằm ở kết nối hoặc mạch điều khiển thì hướng xử lý sẽ khác.

Màn hình bị mờ nhưng cảm ứng vẫn hoạt động thì có cần thay HMI không?

Chưa chắc. Có thể phần cảm ứng vẫn tốt trong khi LCD hoặc đèn nền gặp vấn đề. Cần kiểm tra riêng từng bộ phận.

Sửa Màn hình Schneider Lỗi Mờ Màn hình, Sửa Màn hình Bị Ố Tối Màn hình, Màn hình Bị Sọc cần được thực hiện theo từng biểu hiện và nguyên nhân cụ thể. Màn hình mờ có thể liên quan đến đèn nền hoặc LCD, trong khi lỗi sọc lại có thể bắt nguồn từ cáp tín hiệu, đầu nối hay bo mạch điều khiển. Tình trạng màn hình bị ố cũng cần đánh giá riêng để xác định khả năng xử lý.

Việc kiểm tra theo trình tự từ nguồn, đèn nền, cáp, LCD đến bo mạch giúp khoanh vùng lỗi chính xác hơn và hạn chế thay thế linh kiện không cần thiết. Trần Gia Automation hỗ trợ kiểm tra, sửa chữa HMI Schneider gặp các lỗi mờ, tối, ố, sọc và những vấn đề hiển thị khác, đồng thời kiểm tra lại thiết bị trước khi đưa trở lại hoạt động sản xuất.

Vì sao nên chọn Trần Gia Automation khi sửa chữa màn hình công nghiệp

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa màn hình công nghiệp toàn quốc: Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa màn hình công nghiệp tận nơi Tại Tp Hồ Chí Minh: Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

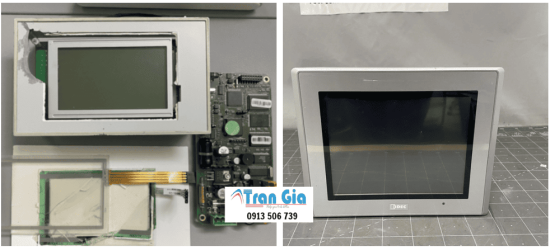

Một số hình ảnh sửa chữa màn hình HMI tại Trần Gia Automation
