PLC cháy bo và không lên nguồn chưa chắc phải thay mới toàn bộ thiết bị. Tìm hiểu các bước kiểm tra mạch nguồn, xác định linh kiện hư hỏng và đánh giá khả năng sửa chữa thực tế.

Nguyên nhân khiến bo mạch PLC bị cháy

Có nhiều nguyên nhân khác nhau dẫn đến tình trạng này.

Nguồn điện cấp bất thường

Đây là một trong những nguyên nhân cần đặc biệt chú ý. Nguồn điện quá cao, sụt áp mạnh hoặc xuất hiện xung điện có thể làm các linh kiện trên bo mạch bị quá tải.

Nếu PLC được cấp nguồn từ một bộ nguồn DC bị lỗi, điện áp đầu ra không ổn định cũng có thể ảnh hưởng đến mạch nguồn bên trong PLC.

Chập nguồn

Một linh kiện trên bo mạch bị chập có thể kéo theo đường nguồn bị quá dòng. Nếu không có cơ chế bảo vệ phù hợp, linh kiện nguồn có thể nóng lên và cháy.

Đấu sai nguồn

Đấu nhầm điện áp hoặc đấu sai cực đối với một số thiết bị DC có thể gây hư hỏng nghiêm trọng.

Trong trường hợp này, khu vực mạch nguồn thường là nơi chịu ảnh hưởng đầu tiên.

Sét hoặc xung điện

PLC kết nối với nhiều thiết bị bên ngoài nên có thể chịu ảnh hưởng của xung điện truyền qua đường nguồn, I/O hoặc đường truyền thông.

Sau sự cố sét hoặc xung điện, PLC có thể bị cháy một hoặc nhiều khu vực trên bo mạch.

Thiết bị ngoại vi bị chập

Một module hoặc thiết bị ngoại vi bị lỗi cũng có thể gây ảnh hưởng đến PLC thông qua đường I/O, nguồn hoặc truyền thông.

Nhiệt độ cao và môi trường làm việc khắc nghiệt

PLC hoạt động trong môi trường nhiều bụi, nhiệt độ cao, độ ẩm lớn hoặc có hóa chất có thể làm giảm tuổi thọ linh kiện.

Theo thời gian, tụ điện, IC nguồn và các linh kiện điện tử có thể suy giảm, dẫn đến sự cố.

Kiểm Tra PLC Cháy Bo Mạch – Xác Định Hỏng Ở Khu Vực Nào

Khi PLC có dấu hiệu cháy bo mạch, không nên cấp nguồn thử liên tục. Việc tiếp tục cấp điện khi đang có chập hoặc linh kiện hư hỏng có thể làm lỗi lan sang các khu vực khác.

Quy trình kiểm tra nên bắt đầu từ những hạng mục cơ bản.

Kiểm tra ngoại quan

Kỹ thuật viên kiểm tra toàn bộ bo mạch để tìm:

• Điểm cháy.

• Linh kiện nứt hoặc vỡ.

• Tụ điện phồng.

• IC bị cháy.

• Diode bị nổ.

• Mạch PCB đổi màu.

• Đường mạch bị đứt.

• Connector bị cháy.

• Dấu hiệu oxy hóa.

• Dấu vết nước hoặc hơi ẩm.

Việc xác định vị trí cháy giúp khoanh vùng nguyên nhân ban đầu.

Kiểm tra đường nguồn

Đây là bước quan trọng đối với PLC bị cháy bo.

Cần xác định:

• Nguồn đầu vào có đúng không?

• Có bị chập đường nguồn không?

• Điện trở giữa các đường nguồn có bất thường không?

• Các mức điện áp bên trong có đầy đủ không?

• Mạch nguồn có bị quá tải không?

Nếu đường nguồn bị chập, không nên cấp nguồn trực tiếp mà cần tìm linh kiện gây chập.

Kiểm tra linh kiện nguồn

Tùy thiết kế PLC, khu vực nguồn có thể bao gồm:

• Cầu chì.

• Diode.

• MOSFET.

• IC nguồn.

• Tụ lọc.

• Cuộn cảm.

• Optocoupler.

• Mạch ổn áp.

• Linh kiện bảo vệ.

Một linh kiện bị chập có thể khiến PLC mất nguồn hoàn toàn.

Kiểm tra CPU

Nếu mạch nguồn đã được xử lý nhưng PLC vẫn không khởi động, cần kiểm tra CPU và các đường nguồn cấp cho CPU.

Các khu vực cần quan tâm có thể gồm:

• IC xử lý.

• Bộ nhớ.

• Mạch Reset.

• Mạch Clock.

• Nguồn CPU.

• Đường tín hiệu giữa các IC.

Kiểm tra I/O và truyền thông

Nếu cháy bo xảy ra ở khu vực Input, Output hoặc truyền thông, cần kiểm tra riêng từng phần.

Ví dụ, nếu PLC vẫn RUN nhưng mất truyền thông HMI sau một sự cố điện, có thể khu vực giao tiếp bị ảnh hưởng trong khi CPU vẫn hoạt động.

PLC Bị Cháy Bo Mạch Có Biểu Hiện Gì? Nguyên Nhân Do Đâu?

Bo mạch PLC bao gồm nhiều khu vực như mạch nguồn, CPU, bộ nhớ, Input/Output và truyền thông. Khi một linh kiện bị chập hoặc cháy, mức độ ảnh hưởng có thể khác nhau tùy vị trí.

Một số dấu hiệu thường gặp khi PLC bị cháy bo mạch:

• PLC mất nguồn hoàn toàn.

• Cấp nguồn nhưng không có đèn báo.

• PLC không thể khởi động.

• PLC báo Fault hoặc Error.

• CPU không chuyển sang RUN.

• PLC tự Reset liên tục.

• Một số Input không nhận tín hiệu.

• Output không hoạt động.

• Mất truyền thông với HMI.

• Không kết nối được với máy tính.

• Cổng Ethernet hoặc RS485 không hoạt động.

• Có mùi khét từ bo mạch.

• Xuất hiện linh kiện cháy, nổ hoặc đổi màu.

• Bo mạch có dấu hiệu cháy đen.

• PLC hoạt động chập chờn sau khi bị sự cố nguồn.

Chi Phí Sửa PLC Cháy Bo Mạch Và Những Lưu Ý Khi Sửa Chữa

Chi phí sửa PLC bị cháy bo mạch không thể xác định chính xác chỉ dựa vào tình trạng “cháy bo”.

Mức chi phí phụ thuộc vào nhiều yếu tố:

• Hãng PLC.

• Model.

• Điện áp hoạt động.

• Vị trí bo bị cháy.

• Số lượng linh kiện hư hỏng.

• Mức độ cháy lan.

• CPU có bị ảnh hưởng hay không.

• I/O có bị ảnh hưởng hay không.

• Mạch truyền thông có bị hư không.

• Linh kiện cần thay thế.

• Khả năng phục hồi bo mạch.

Một PLC chỉ cháy một vài linh kiện ở mạch nguồn sẽ có phương án xử lý khác với trường hợp cháy lan sang CPU, bộ nhớ hoặc nhiều khu vực trên PCB.

Vì vậy, cách tốt nhất là kiểm tra thực tế trước khi báo giá.

Có nên sửa PLC bị cháy bo hay mua mới?

Không phải lúc nào PLC cháy bo cũng phải thay mới.

Nếu hư hỏng nằm ở những linh kiện có thể thay thế và phần CPU, bộ nhớ hoặc các khu vực quan trọng vẫn còn khả năng hoạt động, sửa chữa có thể là lựa chọn phù hợp.

Ngược lại, nếu bo mạch bị cháy quá nặng, đường mạch bị phá hủy trên diện rộng hoặc CPU đã hư nghiêm trọng, cần đánh giá chi phí sửa chữa so với phương án thay thế.

Đặc biệt với các hệ thống đã vận hành lâu năm, thay PLC mới có thể phát sinh thêm:

• Lập trình lại.

• Cấu hình lại.

• Thay đổi module.

• Đấu nối lại.

• Cấu hình truyền thông.

• Kiểm tra HMI.

• Chạy thử toàn bộ dây chuyền.

Do đó, kiểm tra khả năng sửa chữa trước khi quyết định thay PLC mới có thể giúp doanh nghiệp tiết kiệm thời gian và chi phí.

Một số video sửa chữa PLC tại Trần Gia Automation

Sửa Chữa PLC Siemens Báo Lỗi CPU, Đèn SF Đỏ Liên Tục

Sửa Chữa PLC, Sửa Chữa PLC Delta Lấy Liền, Sửa Chữa PLC Delta Lấy Trong vòng 2 Tiếng

Sửa Chữa PLC Siemens Lỗi Mất Nguồn, PLC Đèn RUN Không Sáng, PLC Mất Tín Hiệu Ngõ Ra

Sửa Bộ Lập Trình PLC Lỗi Chập Chờn, Sửa PLC Lỗi Lúc Chạy Được Lúc Không Chạy Được, Sửa PLC Báo Lỗi

Một Số Trường Hợp PLC Cháy Bo Mạch Đã Được Xử Lý

Trường hợp 1: PLC cháy mạch nguồn, mất nguồn hoàn toàn

Một PLC được tiếp nhận trong tình trạng cấp nguồn nhưng không sáng bất kỳ đèn báo nào.

Kiểm tra bên ngoài cho thấy nguồn cấp từ hệ thống vẫn bình thường. Khi kiểm tra bo mạch, khu vực nguồn có dấu hiệu cháy và một số linh kiện bị ảnh hưởng.

Kỹ thuật viên tiến hành kiểm tra đường nguồn và xác định linh kiện gây chập. Sau khi xử lý phần nguồn, PLC được cấp điện kiểm tra từng mức điện áp.

Thiết bị khởi động trở lại và tiếp tục được chạy thử CPU, I/O.

Nguyên nhân: Hư hỏng mạch nguồn.

Hướng xử lý: Kiểm tra đường nguồn, xử lý linh kiện lỗi và kiểm tra lại toàn bộ nguồn bên trong PLC.

Trường hợp 2: PLC cháy sau sự cố mất điện

Một hệ thống đang hoạt động thì xảy ra mất điện. Khi cấp điện trở lại, PLC không hoạt động như trước và xuất hiện dấu hiệu bất thường.

Kỹ thuật viên kiểm tra nguồn cấp trước, sau đó kiểm tra bo mạch.

Một khu vực trên bo có dấu hiệu bị ảnh hưởng bởi xung điện. Mạch nguồn và một số linh kiện liên quan được kiểm tra riêng.

Sau khi xử lý khu vực bị lỗi, PLC được cấp nguồn kiểm tra. CPU có thể hoạt động trở lại và tiếp tục kiểm tra chương trình, I/O và truyền thông.

Nguyên nhân: Bo mạch bị ảnh hưởng sau sự cố nguồn.

Hướng xử lý: Kiểm tra và xử lý khu vực mạch nguồn, sau đó chạy thử toàn bộ chức năng.

Trường hợp 3: PLC cháy mạch giao tiếp nhưng CPU vẫn RUN

Một trường hợp khác là PLC vẫn RUN nhưng HMI không thể kết nối sau sự cố điện.

Kiểm tra chương trình không phát hiện vấn đề. Dây truyền thông và HMI cũng hoạt động bình thường.

Kỹ thuật viên tiếp tục kiểm tra khu vực cổng giao tiếp trên PLC và phát hiện mạch giao tiếp bị ảnh hưởng.

Sau khi xử lý linh kiện tại khu vực này, PLC được kiểm tra lại khả năng kết nối với máy tính và HMI.

Kết quả: PLC và HMI giao tiếp trở lại bình thường.

Trường hợp này cho thấy PLC vẫn RUN không có nghĩa toàn bộ bo mạch đều hoạt động tốt.

Vì sao nên chọn Trần Gia Automation Sửa lấy gấp PLC Bị Cháy Bo Không Lên Nguồn

• Đội ngũ kỹ sư đông, giàu kinh nghiệm trong lĩnh vực tự động hóa.
• Tư vấn 24/7 thông qua số HOTLINE: 0913 506 739.
• Địa chỉ: 703/13 Đường Lê Trọng Tấn, Phường Bình Hưng Hòa, Q. Bình Tân, TP. Hồ Chí Minh (Góc Phạm Đăng Giảng & Lê Trọng Tấn)
• TRAN GIA chính là nhà nhập khẩu trực tiếp linh kiện, Phụ kiện chính hãng uy tín.
• Kho linh kiện lớn, đối với những linh kiện tiêu chuẩn – chính hãng luôn luôn có sẵn để phục vụ quý khách.
• Bảo hành sửa chữa trong vòng 3 tháng

– Các khu vực chúng tôi cung cấp dịch vụ sửa chữa PLC toàn quốc  : Thành phố Hồ Chí Minh, Long An, Bình Dương, Bình Phước, Bà Rịa-Vũng Tàu, Tây Ninh, Tiền Giang, Tp. Cần Thơ, Sóc Trăng, Bến Tre, An Giang, Đồng Tháp, Kiên Giang, Vĩnh Long, Trà Vinh,…

– Dịch vụ chuyên dịch vụ sửa chữa PLC tận nơi Tại Tp Hồ Chí Minh : Tân Phú, Tân Bình, Gò Vấp, Quận 1, Quận 3, Thủ Đức, Quận 5, Quận 6, Bình Tân, Phú Nhuận, chợ Nhật Tảo, chợ Dân Sinh, KCN Thuận Đạo, KCN Tân Bình, KCN Vĩnh Lộc, KCN Lê Minh Xuân, KCN Mỹ Phước 1, KCN Mỹ Phước 2, KCN Mỹ Phước 3, KCN Sóng Thần, KCN Linh Trung, KCN Hiệp Phước, KCX Tân Thuận, KCN Tân Tạo, KCN Tân Phú Trung, KCN Tây Bắc Củ Chi, KCN Đông Nam, KCN Tân Phú Trung,…

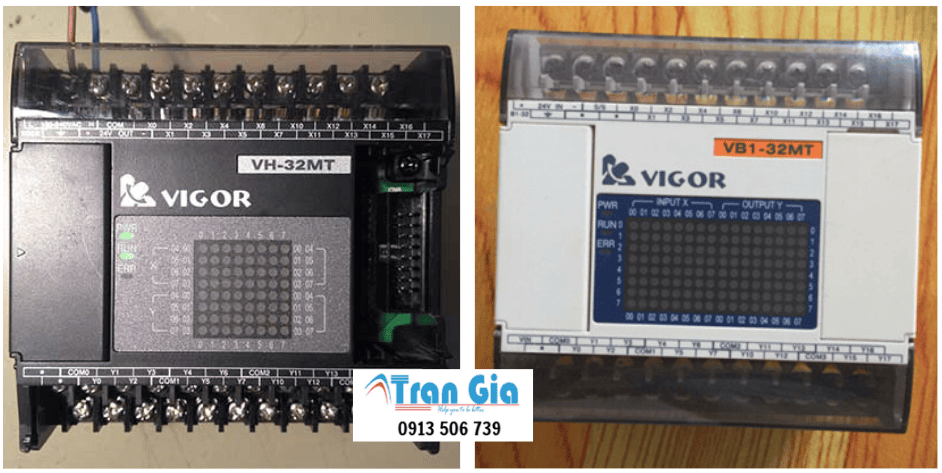

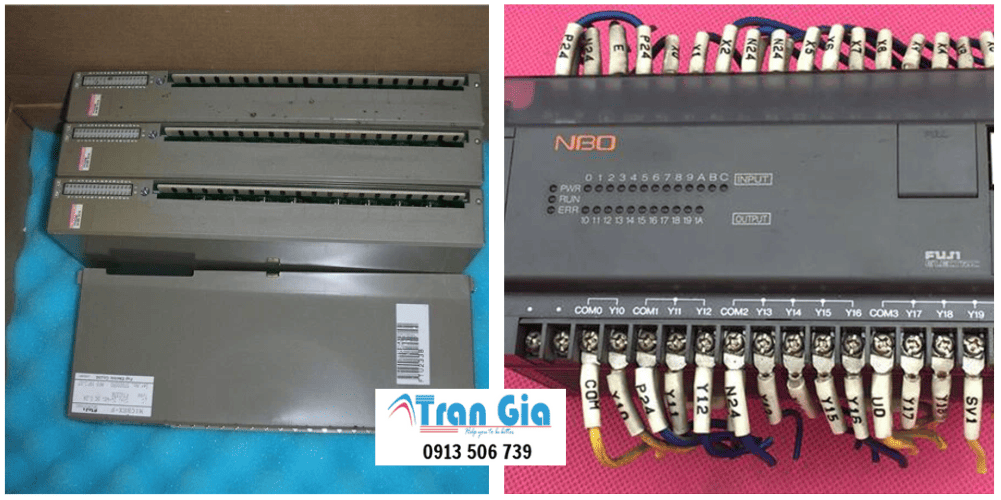

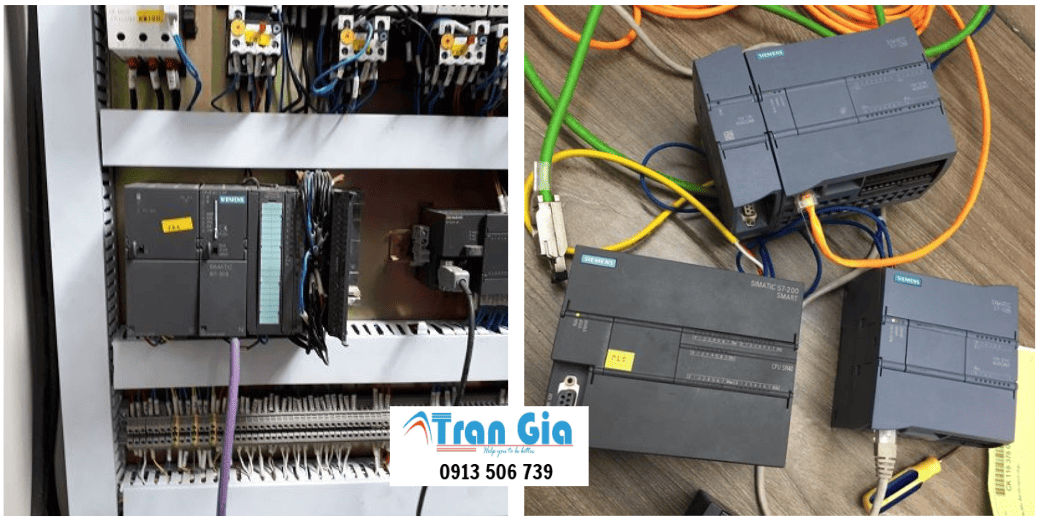

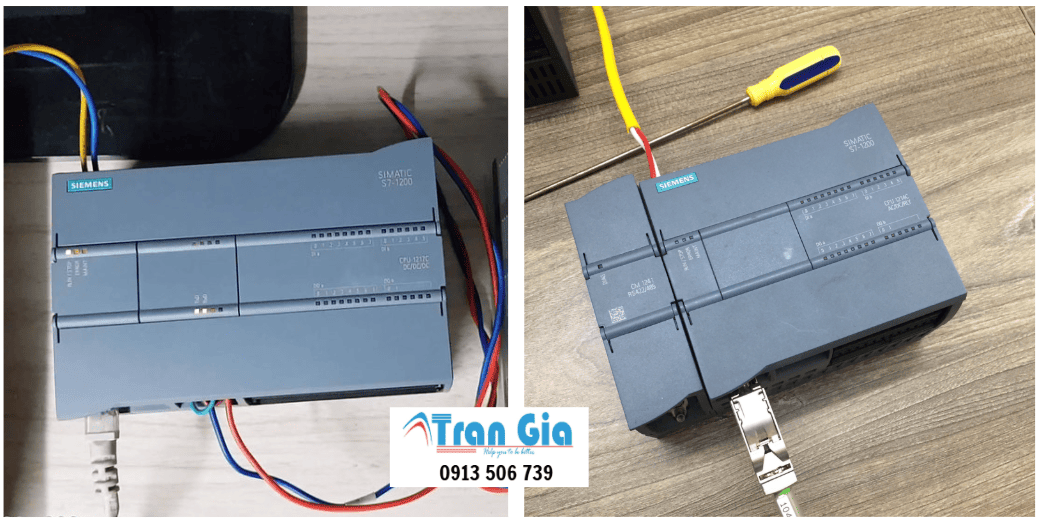

Hình ảnh PLC đang trong quá trình được sửa chữa tại Trần Gia Automation
